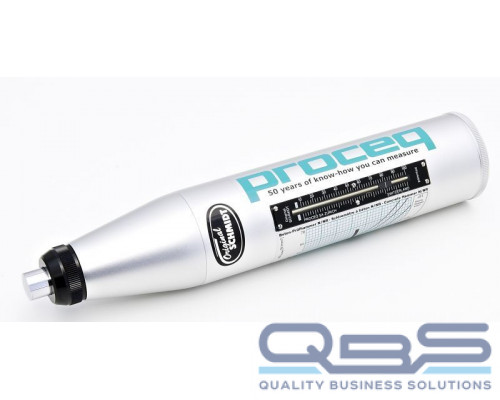

Молоток Шмидта - склерометр Original Schmidt и SilverSchmidt

Молоток Шмидта - склерометр Original Schmidt и SilverSchmidt был первым в мире молотком для измерения прочности бетона. Сегодня он все еще остается наиболее используемым прибором для анализа однородности и прочности на сжатие бетонных конструкций. Производятся модели с различными вариантами энергии удара, каждая из которых предназначена для специфической области применения и исследования материалов широкого диапазона типов и размеров.

Назначение Original Schmidt

Приборы для определения прочности бетона моделей Original Schmidt и предназначены для измерения высоты отскока бойка после удара по исследуемой поверхности цементных бетонов и других строительных материалов и последующего определения прочности материала по градуировочным зависимостям.

Описание Original Schmidt

Приборы Original Schmidt представляют собой портативные приборы, состоящие из корпуса, в котором размещён механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы приборов заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к исследуемой поверхности, и измерении значения относительной высоты отскока R бойка. Величина R является косвенной характеристикой прочности исследуемого бетона или иного строительного материала, и используется при определении прочности исследуемого материала в соответствии с ГОСТ 22690-2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью прибора Original Schmidt, а затем – измерением прочности по ГОСТ 10180-90.

Назначение SilverSchmid

Приборы для определения прочности бетона (молотки Шмидта) SilverSchmidt предназначены для измерения параметров ударного импульса при неразрушающем контроле прочности цементных бетонов и других строительных материалов.

Описание SilverSchmidt

Принцип действия молотков Шмидта основан на ударе по исследуемой поверхности бойка, разогнанного предварительно сжатой ударной пружиной, и измерении с помощью оптического датчика скорости бойка перед ударом и после удара. Полученные значения скоростей используются для определения доли Q начальной кинетической энергии, оставшейся у бойка после удара об исследуемую поверхность. Молотки Шмидта представляют собой портативные приборы, состоящие из корпуса, в котором размещены механический и электронный модули. В состав механического модуля входят: боёк, ударная пружина и ударно-спусковой механизм. В электронном модуле размещен датчик скорости движения бойка и электронное устройство для записи, хранения и математической обработки результатов измерений. Питание осуществляется от встроенного литий-полимерного аккумулятора. На корпусе расположен дисплей для индикации результатов измерения и кнопка выбора режима измерения. Здесь же имеется порт USB для передачи результатов измерений на внешний компьютер.

Модификации молотков Шмидта SilverSchmidt различаются областью допустимых объектов исследования и значениями энергии удара. Величина Q является косвенной характеристикой прочности исследуемого бетона или иного строительного материала, прочность которого определяют в соответствии с ГОСТ 22690- 2015 (метод ударного импульса) по градуировочным зависимостям от Q значений прочности бетона. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью молотка Шмидта, а затем – измерением прочности по ГОСТ 10180-2012.

Технические характеристики

Комплектация
