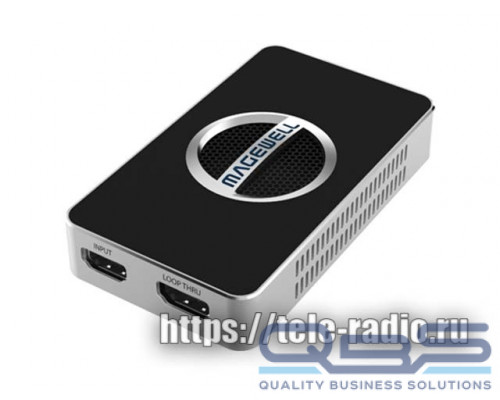

Magewell USB Capture HDMI (SDI) 4K Plus

Устройство видеозахвата Magewell USB Capture HDMI (SDI) 4K Plus

• USB Capture HDMI 4K Plus 1 USB3.0 4K HDMI and Loop-through
• USB Capture SDI 4K Plus 1 USB3.0 4K SDI and loop through

Magewell USB Capture HDMI 4K Plus – одноканальное устройство захвата HDMI видео/аудио, изготовленное в отдельном корпусе, поддерживающее разрешение до 4K (4096x2160), совместимое с Windows, Linux, macOS.

Может захватывать следующие сигналы:

• HDMI + встроенное аудио
• Проходной сигнал HDMI
• Звук через микрофон
• Извлекать встроенное в HDMI аудио и выводить через выход для наушников
• Поддержка HDMI 2.0, 4Kp60 4:4:4. Захват из новейших игровых консолей, таких как PS4 Pro и XBOX One S

Технические характеристики Magewell USB Capture HDMI 4K Plus

• Поддерживаемые ОС
• Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
• Linux (Ubuntu 12.04–16.10, CentOS 7)
• OS X 10.9–10.11
• macOS 10.12
• Chrome OS
• Поддерживаемые API Windows
• DirectShow
• Wave API/DirectSound/WASAPI
• Linux
• V4L2
• ALSA
• OS X/macOS
• QuickTime
• AV Foundation
• Поддерживаемое ПО
• VLC
• VirtualDub
• OBS
• xSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow, V4L2, QuickTime
• Входные интерфейсы HDMI
• DVI 1.0
• HDMI 1.4a
• HDMI 2.0
• 3,5-мм аудиоразъем
• Микрофонный вход
• Интерфейс подключения к компьютеру USB 3.0
• Совместимо с USB 2.0
• Совместимо с USB 3.1 Gen 1
• Выходные интерфейсы
• 3,5-мм аудиоразъем
• Выход на наушники
• Функции ввода
• Поддержка разрешения входного видеосигнала до 4096 x 2160 пикселей
• Функции HDMI
• Приемник HDMI с частотой 600 МГц
• Адаптивная поддержка эквалайзера HDMI для кабелей длиной до 30 м
• Поддержка индивидуального EDID
• Поддержка извлечения сигналов: AVI / Audio / SPD / MS / VS / ACP / IRSC1 / ISRC2 / Gamut InfoFrames
• Полная поддержка колориметрии
• Поддержка входных сигналов до 4096x2160 4:4:4 60 кадров в секунду
• Поддержка до 2-канальных звуковых потоков IEC60958
• Поддержка извлечения информации о звукообразовании и данных о состоянии канала
• Поддержка извлечения информации о времени видео
• Поддержка извлечения информации о формате 3D
• Поддержка форматов: «бок о бок», «сверху и снизу», «рамка» в 3D-режиме
• Функции аналогового аудио
• Извлечение встроенного стерео аудио HDMI для записи и вывода через 3,5-мм стерео мини-разъем Line Out
• Захват аналогового аудио через 3,5-миллиметровый интерфейс микрофона
• Интегрированные функции USB-аудиокарты. Воспроизведение звука через интерфейс наушников 3,5 мм. Поддержка записи своспроизводящий звук компьютера.
• Форматы видеозахвата
• Поддержка захвата изображения разрешением до 2048 x 2160 пикселей
• Поддержка частоты кадров захвата до 120 кадров в секунду, фактическая частота кадров захвата может быть ограничена полосой пропускания USB и внутренней рабочей частотой. Типичные частоты кадров захвата на контроллере Intel USB 3.0 следующие:
• 1920 x 1080 YUY2 (до 75 кадров в секунду)
• 3840 x 2160 NV12 (до 30 кадров в секунду)
• Поддержка NV12 & l420 4:2:0 8-бит (до 4096 x 2160)
• Поддержка YUY2 и UYVY 4:2:2 8-бит (до 4096 x 2160)
• Поддержка RGB24 и RGB32 4:4:4 8-бит (до 2048 x 2160)
• Формат захвата по умолчанию - YUY2. Дополнительный формат захвата можно установить с помощью USB Capture Utility.
• Возможности видеообработки
• Видеопроцессоры с пропускной способностью 640 Мп/с
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Слияние
• Слить верхнее и нижнее поле
• Только верхнее поле
• Только нижнее поле
• Преобразование пропорций видео
• Автоматический или ручной выбор входного формата
• Автоматический или ручной выбор коэффициента захвата
• Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование цветового формата видео
• Автоматический или ручной выбор входного цветового формата и диапазона квантования
• Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
• Поддержка форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Отражение по вертикали и по горизонтали
• Поддержка нескольких устройств на одном компьютере
• Поддержка подключения нескольких USB-устройств к одной системе
• Поддержка установки серийного номера устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture
• SDK
• SDK USB Capture обеспечивает различные функции, включая извлечение состояния сигнала, конфигурацию захвата и т. д.
• Обновление прошивки
• Одновременно можно обновлять несколько карт в одной системе
• Светодиодный индикатор
• Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
• Форма и размеры
• 98.1 мм (L) x 56.8 мм (W) x 17 мм (H)
• Потребляемая мощность
• Максимальный ток при 5 В: ~ 1,4 A
• Максимальная потребляемая мощность: ~ 7 Вт
• Условия окружающей среды
• Рабочая температура: от 0 до 40°C
• Температура хранения: от -20 до 70°C
• Относительная влажность: от 5% до 90% без конденсации
