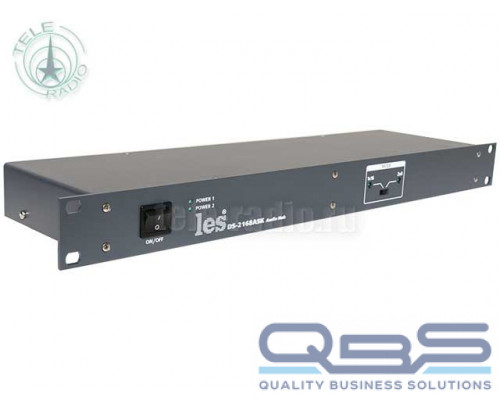

Сумматор-разветвитель Les DS-2168ASK

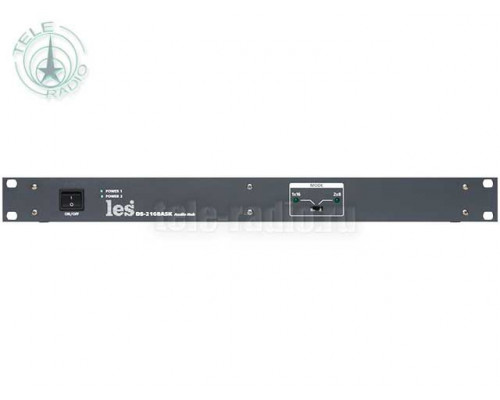

Сумматор-разветвитель DS-2168ASK предназначен для приема-передачи звуковых аналоговых сигналов в системах интеркома на 8 и 16 абонентов. Прибор обеспечивает раздачу одного симметричного звукового сигнала на 16 выходов или 2-х сигналов на 8 выходов каждый, а также суммирование либо 16 независимых сигналов, либо 2х групп по 8 сигналов. Режим работы выбирается переключателем на передней панели.
Электронные «плавающие» дифференциальные входы и выходы полностью эквивалентны трансформаторным, обеспечивают широкий диапазон выходных сигналов при низком уровне искажений. Единственное ограничение, накладываемое электронными входными и выходными цепями - ограниченный диапазон напряжений между землями источников, усилителя и приемников сигнала (не более +10В).
Питание осуществляется от двух блоков питания для питания от двух независимых фидеров.
| Параметр | Значение |
|---|---|
| Количество входов/выходов | 1/16 или 2х2/8 |
| Напряжение питания, (В) | 230 ± 10% |
| Диапазон рабочих температур, (°С) | +5...+40 |
| Потребляемая мощность, не более, (Вт) | 6 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 120 |
| Вес, (кг) | 2,2 |
| Тракт звука | |
| Формат сигналов | симметричный |
| Тип входа | электронный, дифференциальный |
| Тип выхода | электронный, дифференциальный «плавающий» |
| Тип разъемов (по входу/по выходу) | RJ-45 |
| Входное сопротивление, (Ом) | 600 |
| Выходное сопротивление, не более, (Ом) | 60 |
| Номинальный уровень входного сигнала, (дБм) | +0 (0,775 В) |
| Максимальный уровень выходного сигнала на нагрузке 600 Ом, (дБм) | + 20 (7,75 В) |
| Допустимый диапазон синфазных напряжений, (В) | ±10 |
| Коэффициент подавления входного синфазного сигнала на частоте 100 Гц, не менее, (дБ) | 80 |
| Постоянная составляющая на выходе, не более, (мВ) | 50 |
| Номинальный коэффициент передачи, (дБ) | 0 |
| Неравномерность АЧХ в рабочей полосе частот (20 Гц - 20 кГц), не более, (дБ) | ±0,2 |
| Коэффициент нелинейных искажений, (%) | 0,006 |
| Предельно допустимое напряжение на всех входах и выходах, (В) | 12 |
