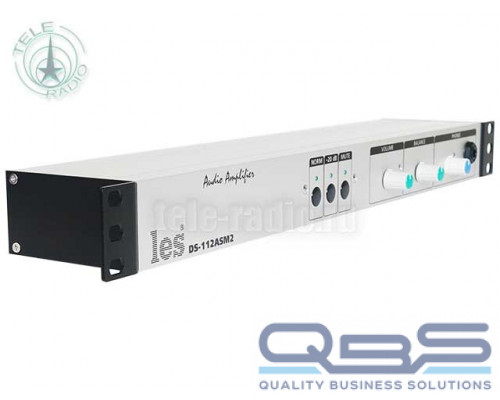

Устройство управления уровнем звука на внешних контрольных мониторах Les DS-112ASM2
Усилитель-регулятор DS-112ASM2 предназначен для регулировки уровня симметричных стерео звуковых сигналов. Регулируется либо громкость и баланс выходного сигнала, либо независимо уровень каждого из двух каналов стерео. Выход для головных телефонов позволяет прослушивать сигнал.
Выходной стерео (или два моно) сигнал разветвляется на три выходные пары разъемов (2 симметричных и несимметричный выходы).
2 симметричных, 1 несимметричный (Mon) выходы.

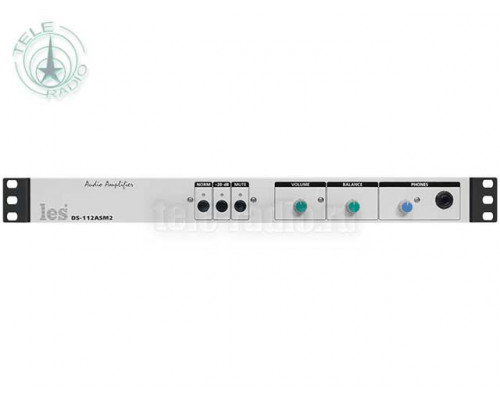

Выход для наушников на передней панели, регулировка громкости наушников.
Уровень выходного сигнала регулируется плавно в диапазоне –84..+8 дБ (шаг 0.5 дБ) и ступенчато – либо кнопками на передней панели, имеющими положения "0 дБ", "-20 dB", и "Mute", либо двумя GPI-сигналами "MUTE" и "DIM".
Регулятор баланса изменяет соотношение коэффициентов передачи каналов в диапазоне –65..0..+3 дБ.

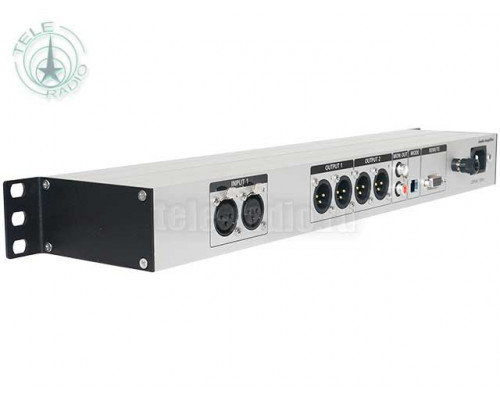

Разъемы: вход, симметричный выход - XLR, несимметричный выход - RCA.
Металлический корпус, размеры 483х86х44 (19", 1U).
Трехпроводное питание 220÷230 В.
| Тракт звука | |
|---|---|
| Формат сигналов | Симметричный |
| Тип входа | Электронный, дифференциальный |
| Тип выхода | электронный, дифференциальный «плавающий» |
| Тип разъёмов по входу | 3-pin XLR femail |
| Тип разъёмов по выходу | 3-pin XLR mail, RCA |
| Входное сопротивление, (Ом) | 600 |
| Выходное сопротивление, не более (Ом) | 60 |
| Номинальный уровень входного сигнала, (дБм) | + 4 (1,23В) |
| Максимальный уровень входного/выходного сигнала на нагрузке 600 Ом при среднем положении регуляторов, (дБм) | + 22 |
| Допустимый диапазон синфазных напряжений, (В) | ± 10 |
| Коэффициент подавления входного синфазного сигнала на частоте 100 Гц, не менее (дБ) | 80 |
| Постоянная составляющая на выходе, не более, (мВ) | ± 50 |
| Номинальный коэффициент передачи, (дБ) | 0 |
| Диапазон регулировки громкости, не менее, (дБ) | -85...+8 |
| Диапазон регулировки баланса, (дБ) | -65...+3 |
| Диапазон регулировки баланса, (дБ) | -65...+3 |
| Неравномерность АЧХ в рабочей полосе частот (20 Гц- 20 кГц), не более (дБ) | ± 0,2 |
| Коэффициент нелинейных искажений, (%) | 0,004 |
| Предельно допустимое напряжение на всех входах и выходах, (В) | 12 |
| Количество входов/выходов | 1 стерео / 3 стерео |
| Электрические характеристики | |
| Напряжение питания, (В) | 230±10% |
| Потребляемая мощность, (Вт) | 6 |
| Количество блоков питания | 1 |
| Тип разъёма | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | + 5 ... + 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 86 |
| Вес, (кг) | 1,5 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,5 |
| Объём, (м³) | 0,0072 |
| Вес брутто, (кг) | 1.9 |
