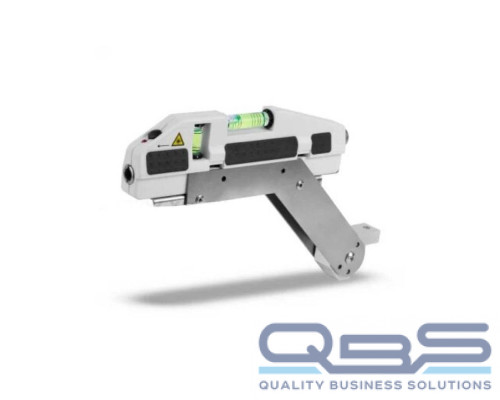

Лазерный целеуказатель АРИОН ЛЦП для р/а Арсенал

Лазерные целеуказатели серии АРИОН ЛЦ изготавливаются в соответствии с ТУ 4276-054-96651179-2016 и предназначены для центрирования пучка излучения при позиционировании рентгеновского аппарата относительно объекта контроля.

Источниками излучения в АРИОН ЛЦ выступают диоды, генерирующие лазерные лучи в диапазоне длин волн 635-650 нанометров, тем самым обеспечивая яркий контрастный красный цвет, легко определяемый в любых условиях проведения контроля. Количество лазеров в составе целеуказателя, а также способ крепления на корпусе источника излучения зависят от выбранной модификации, разработанной под конкретную модель рентгеновского аппарата пользователя.

Целеуказатели АРИОН ЛЦ имеют модификации, разработанные для различных рентгеновских аппаратов, таких как: Eresco, РПД, Site-X, МАРТ, АРИНА, ПАМИР, АРИОН, АРСЕНАЛ и др.

Модификация АРИОН ЛЦП предназначена для моноблочных переносных рентгеновских аппаратов и для стационарных рентгеновских аппаратов кабельного типа. Данная модификация лазерного целеуказателя оснащена двумя линейными светодиодными лазерами, формирующими центр пучка излучения за счет перекрестия лазерных лучей. Конструкция АРИОН ЛЦП позволяет устанавливать целеуказатель на бленде (рис. 6, 7, 9) или на корпусе (рис. 5, 8) источника излучения таким образом, что сам целеуказатель находится вне зоны излучения. При установке целеуказателя на рентгеновский аппарат нет необходимости в центрировании или настройке — лазерное перекрестие всегда направлено в центр фокусного пятна излучателя.

В зависимости от используемого рентгеновского аппарата и условий контроля, АРИОН ЛЦП может иметь автономное или внешнее питание, а также подключаться к системе синхронизации с режимами работы рентгеновского аппарата.

Технические характеристики

Комплектация
