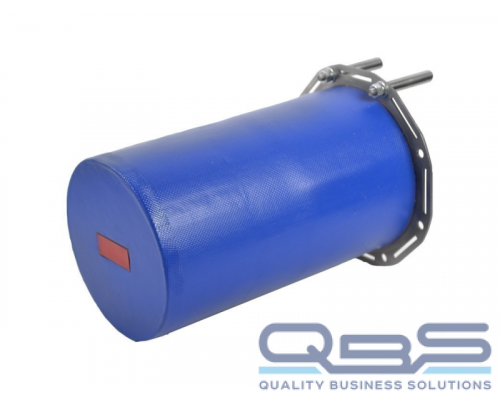

Кожух-диафрагма свинцовая XRS АП предназначена для формирования потока ионизирующего излучения в нужном направлении с телесным углом, определяемым геометрией окна диафрагмы и его расположением.
Кожух-диафрагмы XRS АП используются при фронтальном просвечивании труб импульсными рентгеновскими аппаратами серий АРИОН, АРИНА и ПАМИР. Применение диафрагм в рентгенографии решает две основные задачи:
задача 1: повышение качества снимков за счет снижения отраженного и рассеянного излучений;
задача 2: ослабление неиспользуемого ионизирующего излучения как дополнительная мера по обеспечению радиационной безопасности персонала.
Кожух-диафрагмы XRS АП изготавливаются в соответствии с ТУ 4276-037-96651179-2015. Эксплуатация изделия регламентирована требованиями СанПиН 2.6.1.3164-14.
Кожух-диафрагма XRS АП устанавливается на тубус излучателя рентгеновского аппарата и крепится к корпусу стяжками. Для предотвращения повреждения лакокрасочного покрытия тубуса рентгеновского аппарата, корпус кожух-диафрагмы с внутренней стороны защищен резиновым слоем. Для защиты от внешних повреждений используется ПВХ ткань. Конструкция фланца кожух-диафрагмы позволяет регулировать положение окна выхода излучения с шагом 45 градусов в направлении оси рентгеновского аппарата. В модификации со сменной свинцовой диафрагмой дополнительно предусмотрена бесступенчатая регулировка положения окна диафрагмы без смены положения кожуха.
Модификация кожух-диафрагмы XRS АП-300М СД для моноблочных рентгеновских аппаратов АРИОН-300М выпущенных после 01.11.2020 имеет болтовое крепление к корпусу аппаратов.
Окно диафрагмы может быть расположено на фронтальной части кожуха или на его боковой поверхности. При фронтальном расположении окно может быть круглым или прямоугольным, при боковом расположении — только прямоугольным. В модификации кожух-диафрагмы со сменными диафрагмами (XRS АП СД) окно располагается только фронтально. Боковое расположение окна для кожух-диафрагмы XRS АП СД не предусмотрено.
Для кожух-диафрагм для ренгеновского аппарата Арион-300М вместо xxx/yyy используется маркировка 300М.
Для возможности применения кожух-диафрагм с двумя ренгеновскими аппаратами, имеющими разные диаметры и длины излучателей, использкется дополнительная переходная втулка и кольцо. При этом xxx/yyy заменяется на xxx1/yyy1-xxx2/yyy2, где первая пара размеров для кожуха без втулки, а вторая пара размеров для кожуха с втулкой.
Свинцовый поглотитель кожух-диафрагмы XRS АП обеспечивает многократное ослабление рентгеновского излучения вне рабочего пучка, проецируемого диафрагмой непосредственно на зону контроля. Коэффициент ослабления излучения зависит от рабочего напряжения на аноде рентгеновской трубки. Эффективность любой защиты характеризуется свинцовым эквивалентом — толщиной слоя свинца (согласно ГОСТ 12.4.217-2001), который поглощает данное излучение, как и слой материала, выбранного в качестве основы. Свинцовый эквивалент радиационной защиты для кожух-диафрагмы XRS АП составляет 8–10 мм.
За счёт снижения телесного угла уменьшается интенсивность обратно рассеянного ионизирующего излучения (выходящего из облучаемого объекта в пространство между объектом контроля и источником первичного ионизирующего излучения). Свинцовые фартуки и маски также ослабляют влияние обратно рассеянного излучения. Таким образом, согласно ГОСТ 16950-81, коллиматоры XRS АП вместе с указанными принадлежностями подходят под определение радиационно-защитных изделий.
Технические характеристики
Габариты и вес
