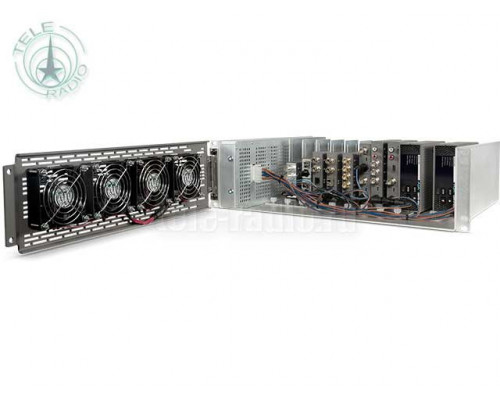

Корзина форм-фактором 3RU AJA DRM2-PLUS-A1

AJA DRM2-Plus

Корзина форм-фактором 3RU для установки до 24 мини-конвертеров AJA

AJA DRM2-Plus — это корзина габаритами 3RU для размещения и питания мини-конвертеров AJA. DRM2-Plus поможет оптимизировать рабочие процессы вещания и производства путем удобного и централизованного размещения всех ваших мини-конвертеров в корпусе с охлаждением и резервным питанием.

Корзина вмещает 12 мини-конвертеров стандартного размера с возможностью установки до 24 конвертеров меньшего форм-фактора, таких как AJA FiDO fiber, HA5-Plus, Hi5-Plus и V2Analog и V2Digital.
DRM2-Plus также поддерживает до 6 мини-конвертеров AJA нового поколения, таких как DANTE-12GAM.

DRM2-Plus предлагает дополнительный резервный источник питания, который идеально соответствует требованиям для критически важных рабочих задач, таких как TV-вещание и прямые трансляции. DRM2-Plus также имеет фронтальную панель с актинам охлаждением (опция) для поддержки оптимальной рабочей температуры.

DRM2-Plus доступен в четырех конфигурациях:

• Фронтальная панель с пассивным охлаждением, один источник питания
• Фронтальная панель с пассивным охлаждением, два источника питания (один резервный)
• Фронтальная панель с активным охлаждением, один источник питания
• Фронтальная панель с активным охлаждением, два источника питания (один резервный)

DRM2-Plus имеет открывающуюся фронтальную панель для легкого доступа к преобразователям без необходимости извлечения всей корзины из рэковой стойки. DRM2-Plus — лучшее решение для рационального размещения, питания и управления вашими мини-преобразователями AJA.

Особенности:

• 12x монтажных слотов для любых мини-конвертеров AJA.
• В комплект DRM2-Plus входят 12x монтажных креплений.
• Можно установить до 24 преобразователей, по 2 на крепление, с помощью дополнительного Y-кабеля DRM2-YC.
• Выдающийся промышленный дизайн с откидной передней панелью для удобного доступа.
• Мини-конвертеры можно устанавливать и вытаскивать, не вынимая саму корзину из стойки.
• Фронтальная панель с активным охлаждением (одна из опций) включает четыре вентилятора для эффективного охлаждения в условиях высоких температур.
• 13x регулируемых выходов +12 В постоянного тока (подключенных к источнику питания) — двенадцать слотов для преобразователей.

Питание и размещение мини-конвертеров AJA

Форм-фактор 3RU позволяет всем мини-конверторам AJA аккуратно разместиться в рэковом корпусе. Модульные крепления мини-конвертеров надежны, просты в использовании и легкодоступны с фронтальной или тыльной части корзины. В комплект DRM2-Plus входят 12 креплений, а дополнительные крепления можно приобрести по отдельности или в наборах по 12 штук.

Расширьте свои возможности

Вот несколько интересных вариантов использования DRM2-Plus:

• До 384 каналов ембеддирования/деэмбеддирования звука Dante
• 48 каналов преобразования 3G или 12G-SDI в Fiber или Fiber в SDI
• До 60 каналов распределения HD/SD-синхросигнала с использованием 2x GEN10 и 10x 3GDA или C10DA
• 12 независимых каналов преобразования 4K HDMI в 12G-SDI или 12G-SDI в 4K HDMI
• 24 независимых канала преобразования HDMI в 3G-SDI или 3G-SDI в HDMI.
• 12 независимых каналов преобразования Up/Down/Cross

Варианты фронтальной панели

DRM2-Plus доступен с пассивной или активной охлаждающей фронтальной панелью. Вариант фронтальной панели с активным охлаждением, в которой встроены четыре кулера, подходит для использования с конвертерами с высоким энергопотреблением или в условиях эксплуатации с высокой температурой окружающей среды.

Мы предлагаем возможность модернизации пассивной лицевой панели до активной версии в случае изменения ваших производственных требований.

Резервные варианты питания

DRM2-Plus можно заказать с одним источником питания или с двумя (один резервный). Резервный источник питания часто требуется для обеспечения подстраховки в таких рабочих критически важных рабочих процессах как TV-вещание и прямые трансляции.

FiDO и другие варианты питания малых преобразователей для DRM2-Plus

Поскольку DRM2-Plus может обеспечивать до 288 Вт мощности, небольшой форм-фактор одноканальных и двухканальных преобразователей линейки FiDO, HA5-Plus, Hi5-Plus, а также преобразователей V2Analog и V2Digital с их низким энергопотреблением и меньшим размером позволяет установить до 24 таких конвертеров в одной корзине DRM2-Plus. Для этой конфигурации требуется приобрести дополнительные кабели AJA DRM2 Y-Cable, DRM2-YC.

Варианты питания для мини-конвертеров нового поколения

Мини-конвертеры AJA нового поколения, такие как DANTE-12GAM, используют разъем питания Mini-XLR вместо стандартного разъема Mini-Con-X. Мы предлагаем кабель-адаптер (DRM2-PLUS-CX) для преобразования питания Mini-XLR на устройстве в подключение Mini-Con-X на DRM2-Plus. Для использования шести мини-конвертеров AJA нового поколения вам нужно заказать заказать косу Mini-XLR, которая включает 6 разъемов Mini-XLR для подключения питания к конвертерам и 1 разъем Mini-Con-X для питания фронтальной панели с активным охлаждением.

При использовании косы Mini-XLR доступен кабель-адаптер DRM2-PLUS-XC, если необходимо добавить мини-конвертер, использующий разъем Mini-Con-X.

• DRM2-PLUS-CX (Male-Mini-Con-X-to-Female-Mini-XLR power adapter cable 12″)
• DRM2-PLUS-XC- (Male-Mini-XLR-to-Female-Mini-Con-X adapter cable, 12″)
• DRM2-PLUS-CB (Male-Mini-Con-X-to-Male-Barrel adapter cable, 12″)
• DRM2-PLUS-6X (Mini-XLR Harness)

Крепления мини-конвертеров для DRM2-Plus

DRM2-Plus поставляется с 12 креплениями. При необходимости вы можете заказать дополнительные крепления. Крепежи можно устанавливаются на дно корзины и подходят для широкого диапазона размеров от самого габаритного конвертера нового поколения до самого маленького конвертера FiDO.

AJA Mini-Matrix

Информация о полной линейке преобразователей AJA, маршрутизаторов, синхронизаторов кадров и карт openGear доступна в приложении Mini-Matrix. Продукция AJA обширна, и этот ресурс поможет вам найти нужный преобразователь для любой ситуации, где бы вы ни находились. Отдельные продукты имеют ссылки на основной веб-сайт AJA для получения более подробной информации.
