Толщиномер для контроля твердых покрытий Константа-нож относится к инструментам разрушающего контроля и применяется в целях измерения толщины покрытий, нанесенных на различные основания. Это может быть бетон, дерево, пластик, металл и другие. Инструмент уникален тем, что с его помощью возможно определение толщины одного из нескольких последовательно нанесенных слоев.

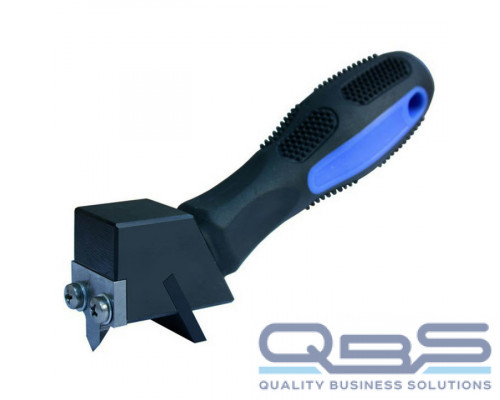

Константа-нож представляет собой резак специальной формы (в комплекте поставки их 3) на удобной пластиковой ручке. С его помощью покрытие надрезают до основания - получается V-образный вырез, а затем измеряют его ширину при помощи микроскопа. На основе данных о пропорциональности ширины надреза толщине покрытия и делается его расчет. Вычисления проводят по формуле: a = a'/N, где a' - это полученное в результате измерений значение ширины надреза, а N - номер резака, применявшегося во время контроля покрытия.
Устройство имеет чисто механический принцип действия, поэтому надежно и просто в применении. Комфорт эксплуатации обеспечивает прорезиненная ручка, предотвращающая выскальзывание из рук при нажиме, ведь для создания надреза приходится применять физическую силу. Также это очень практичный и надежный инструмент, освоить его применение будет легко даже неподготовленному новичку, а точность измерений, проведенных с его помощью, зависит от применяемого микроскопа и составляет половину цены деления его шкалы.
Преимуществами этого толщиномера можно считать независимость от структуры и материала основания в отличие, например, от вихретоковых и других видов толщиномеров, в основе принципа действия которых лежит физика, а не механика. Методика применения толщиномера Константа-нож регламентирована ГОСТ P51694 "Материалы лакокрасочные. Определение толщины покрытия".
Разрушающий толщиномер «Константа-нож» предназначен для определения толщины отвердевших покрытий на любых основаниях, таких как бетон, дерево, пластики и т.п. Позволяет определить толщину отдельного слоя многослойного покрытия.
Комплектуется тремя сменными резаками (№1, №2, №10), позволяющими увеличить диапазон измеряемых толщин и получить необходимую точность измерений.
Технические характеристики
Основные технические характеристики прибора:
№ | Диапазон, мкм | Точность, мкм |
1 | 0÷[Длина шкалы, мкм] | ±1/2[Ц.д. шкалы, мкм] |
2 | 0÷[Длина шкалы, мкм]/2 | ±1/4[Ц.д. шкалы, мкм] |
3 | 0÷[Длина шкалы, мкм]/10 | ±1/20[Ц.д. шкалы, мкм] |
- толщина измеряемого покрытия определяется длиной шкалы измерительного микроскопа;
- погрешность измерения — половина цены деления шкалы измерительного микроскопа;
- габаритные размеры: не более 160х40х40 мм.
Принцип измерения
По всей толщине покрытия до подложки специальным резаком выполняется надрез, а затем измеряется его ширина, которая пропорциональна толщине покрытия.
Методика измерения:
- по покрытию контрастным маркером провести линию:
- вставить в ручку необходимый для испытания резак:
- прижать нож к покрытию и с достаточно сильным нажимом провести по покрытию поперек контрастной линии на расстояние примерно 25 мм, прорезая покрытие до подложки. В результате на покрытии образуется V-образный надрез по всей толщине покрытия до подложки:
- поверхность покрытия в месте надреза очистить мягкой кистью от отслоившихся кусочков:
- с помощью микроскопа замерить ширину надреза.
Толщину слоя покрытия (или толщину любого из слоев многослойного покрытия) определить по формуле (на примере слоя a):
где а' - измеренная ширина надреза;
N - номер резака (1; 2; 10).
Комплектация
- Ручка-держатель;
- 3 сменных ножа;
- руководство по эксплуатации;
- упаковка.
Возможна поставка микроскопов по отдельному заказу.
Технические характеристики
Толщиномер для контроля твердых покрытий Константа-нож относится к инструментам разрушающего контроля и применяется в целях измерения толщины покрытий, нанесенных на различные основания. Это может быть бетон, дерево, пластик, металл и другие. Инструмент уникален тем, что с его помощью возможно определение толщины одного из нескольких последовательно нанесенных слоев.
Константа-нож представляет собой резак специальной формы (в комплекте поставки их 3) на удобной пластиковой ручке. С его помощью покрытие надрезают до основания - получается V-образный вырез, а затем измеряют его ширину при помощи микроскопа. На основе данных о пропорциональности ширины надреза толщине покрытия и делается его расчет. Вычисления проводят по формуле: a = a'/N, где a' - это полученное в результате измерений значение ширины надреза, а N - номер резака, применявшегося во время контроля покрытия.
Устройство имеет чисто механический принцип действия, поэтому надежно и просто в применении. Комфорт эксплуатации обеспечивает прорезиненная ручка, предотвращающая выскальзывание из рук при нажиме, ведь для создания надреза приходится применять физическую силу. Также это очень практичный и надежный инструмент, освоить его применение будет легко даже неподготовленному новичку, а точность измерений, проведенных с его помощью, зависит от применяемого микроскопа и составляет половину цены деления его шкалы.
Преимуществами этого толщиномера можно считать независимость от структуры и материала основания в отличие, например, от вихретоковых и других видов толщиномеров, в основе принципа действия которых лежит физика, а не механика. Методика применения толщиномера Константа-нож регламентирована ГОСТ P51694 "Материалы лакокрасочные. Определение толщины покрытия".
