Визуально-измерительный комплект ВИК базовый комплект предназначен:
- для визуального контроля основного материала, сварных соединений, наплавок и т.п.;
- для измерения формы и размеров изделий и сварных соединений, угловых и линейных величин полуфабрикатов, деталей, сборочных единиц, сварных соединений, изделий, а также поверхностных дефектов;
- для измерения конструкционных элементов, формы и размеров кромок, зазоров собранных под сварку соединений, а также размеров выполненных сварных швов;
- при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей, нормативно-технических документов.
Комплектация
Наименование | Назначение | прим |
Универсальный шаблон сварщика УШС-3 | для контроля элементов разделки под сварной шов, электродов и элементов сварного шва | ВП* |
Шаблон Красовского (аналог) | для измерения катета сварного шва | - |
Лупа ЛП-1-3 (трёхкратная) Æ 70 ¸90 мм | для просмотра деталей | - |
Лупа ЛП-6 (шестикратная) | для просмотра деталей | - |
Лупа измерительная ЛИ-3х10 (десятикратная, точность 0,1 мм) | для измерения линейных размеров плоских предметов с помощью шкалы, нанесенной на стеклянной пластине | ГП** |
Штангенциркуль ШЦ-1-125-0,1 с глубиномером | ГП | |
Линейка металлическая L-300мм | ГП | |
Набор радиусных шаблонов №1 (R=1….6мм) | ГП | |
Набор радиусных шаблонов №3 (R=7….25мм) | ГП | |
Набор щупов №4 (0,1….1)мм | ГП | |
Угольник слесарный 150х100мм (60х40) 900 | ГП | |
Фонарь аккумуляторный с оголовником | - | |
Линейка металлическая 500 мм с пазом на расстоянии 200мм для сварного шва | контроль соединений с переломом осей цилиндрических деталей | - |
Фонарь миниатюрный (типа авторучка) | - | |
Маркер по металлу “Edding” 2-4мм, (белый) | Несмываемый, по металлу с лакирующим эффектом | - |
Маркер по металлу “Edding” 2-4мм, (красный) | Несмываемый, по металлу с лакирующим эффектом | - |
Маркер по металлу “Edding” 2-4мм (черный) | Несмываемый, по металлу с лакирующим эффектом | - |
Маркер по металлу “Edding” 0,8 мм (белый) | Несмываемый, по рентгенпленке с лакирующим эффектом | - |
Зеркало на телескопической ручке | - | |
Блокнот | - | |
Карандаш | - | |
ИНСТРУКЦИЯ по визуальному и измерительному контролю РД03-606-03 | - | |
Футляр-кейс | - |
*ВП – ведомственная поверка,
**ГП – государственная поверка.

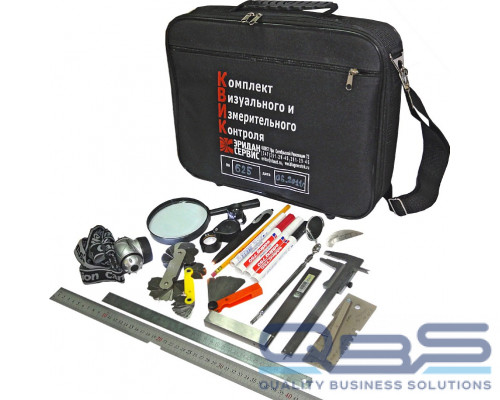

КВИК в минимальной комплектации упакован в пластиковом кейсе
Технические характеристики
Габариты и вес
