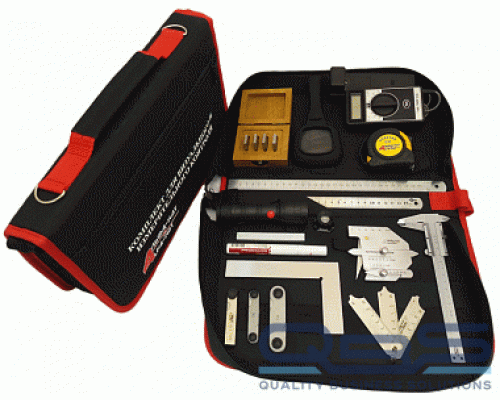

Комплект ВИК АЛЬФА-3 "Транснефть-1"

Комплекты для визуального и измерительного контроля серии ВИК АЛЬФА укомплектованы в соответствии с ТУ 26.51.33-003-40323842-2017 и отвечают требованиям РД 03-606-03, СТО ГАЗПРОМ 2-2.4-083-2006, РД-25.160.00-КТН-011-10, РД-25.160.10-КТН-016-15, РБ-089-14 и других НТД.

В состав комплекта входит необходимый набор оптических приборов, измерительных инструментов и принадлежностей для комплексного проведения контроля визуальным и измерительным методом качества и измерения геометрических параметров основного материала, размеров дефектов при изготовлении, на стадиях входного, операционного и приемочного контроля, во время подготовки деталей к сварке, монтаже и ремонте оборудования, а также при техническом диагностировании, и во время эксплуатации.

Все средства измерения проходят калибровку и/или поверку и имеют соответствующие сертификаты и свидетельства.

Все комплекты серии ВИК АЛЬФА поставляется в эргономичной фирменной сумке с наплечным ремнем, произведенной с использованием материала, отличающегося высокой крепостью, износо- и гидростойкостью.

Комплектация

• Универсальный шаблон сварщика УШС-2;

• Измеритель геометрических параметров сварных швов WG2+;

• Угольник поверочный УП 160х100 кл.2;
• Штангенциркуль ЩЦ-1-125-0.05;

• Фонарик карманный;

• Маркер по металлу белый;

• Мел термостойкий;

• Лупа с подсветкой 3х;

• Лупа измерительная ЛИ-3-10х;

• Измеритель плавности перехода сварного шва (120° или 150°);

• Набор радиусных шаблонов №1;

• Набор радиусных шаблонов №3;

• Набор щупов №4 (70мм);

• Рулетка 5 метров;

• Линейка металлическая измерительная 300мм;

• Люксметр ТКА-ПКМ (31) (с заводской поверкой);

• Образцы шероховатости ОШС-ШП Rz20,Rz40,Rz60,Rz80;

• Телескопическое зеркало;

• Батарейки тип ААА - 3 шт;
• Сумка-переноска;
• Паспорт на комплект ВИК с первичной калибровкой комплекта.
