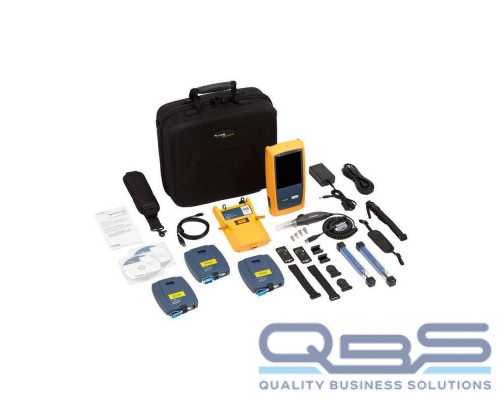

Кабельный анализатор Fluke Networks OFP2-100-MI INT купить QBS.ru

Модель:

Производитель:

Fluke

Наличие:

7 шт.

1 127 208 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Внесен в Госреестр

Гарантия

Все характеристики

Технические характеристики

Fluke Networks OptiFiber PRO
	Многомодовый модуль	Одномодовый модуль	Модуль QUAD
Длины волн	850 нм ± 10 нм 1300 нм +35/-15 нм	1310 нм ± 25 нм 1550 нм ± 30 нм	850 нм ± нм 1300 нм +35/-15 нм 1310 нм ±25 нм 1550 нм ±30 нм
Совместимые типы оптоволокна	50/125 мкм 62,5/125 мкм	Одномодовый	50/125 мкм 62,5/125 мкм Одномодовый
Мертвая зона событий 1	850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт	1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт	850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт 1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт
Мертвая зона затухания 2	850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт	1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт	850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт 1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт
Динамический диапазон 3, 5, 6	850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно	1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно	850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно 1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно
Установка максимальной длины	40 км	130 км	MM: 40 км SM: 130 км
Диапазон измерения расстояния 4, 5, 7, 8, 9, 10	850 нм: 9 км 1300 нм: 35 км	1310 нм: 80 км 1550 нм: 130 км	850 нм: 9 км 1300 нм: 35 км 1310 нм: 80 км 1550 нм: 130 км
Диапазон отражающей способности 4, 5	850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно)	1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно)	850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) 1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно)
Разрешающая способность пробы	3 см – 400 см	3 см – 400 см	3 см – 400 см
Продолжительность импульса (номинальная)	850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс	1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс	850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс
Время тестирования (на длину волны)	Автоматическая настройка: 5 с (стандартно)	Автоматическая настройка: 10 с (стандартно)	Автоматическая настройка: MM – 5 с (стандартно) SM – 10 с (стандартно)
	Настройка быстрого тестирования: 2 с (стандартно)	Настройка быстрого тестирования: 5 с (стандартно)	Настройка быстрого тестирования: MM – 2 с (стандартно) SM – 5 с (стандартно)
	Настройка наивысшей точности: 2 – 180 с	Настройка наивысшей точности: 5 – 180 с	Настройка наивысшей точности: MM – 2 – 180 с M SM – 5 – 180 с
	Настройка FaultMap: 2 с (стандартно), 180 с (макс.)	Настройка FaultMap: 10 с (стандартно), 180 с (макс.)	Настройка FaultMap: MM – 2 с (стандартно), MM – 180 с (макс.) SM – 10 с (стандартно), SM – 180 с (макс.)
	Настройка OTDR для центра обработки данных: 1 с (стандартно при 850 нм), 7 с (макс.)	Настройка OTDR для центра обработки данных: 20 с (стандартно), 40 с (макс.)	Настройка OTDR для центра обработки данных: MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.) SM – 20 с (стандартно) SM – 40 с (макс.)
	Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с	Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с	Ручная настройка: -3, 5, 10, 20, 40, 60, 90, 120, 180 с SM — 3, 5, 10, 20, 40, 60, 90, 120, 180 с

1. Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.

2. Измерение выполняется при отклонении ± 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.

3. Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.

4. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.

5. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.

6. SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
7. 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

8. 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

9. 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).

10. 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

11. Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.

12. дБ колебания на шаг 1 дБ.

13. Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.

Спецификация датчика FiberInspector
Увеличение	~ 200-кратное увеличение с дисплеем OptiFiber Pro
Источник света	Синий светодиод
Источник питания	Базовый блок Versiv
Поле обзора (FOV)	Горизонтально: 425 мкм Вертикально: 320 мкм
Минимальный регистрируемый размер частиц	0,5 мкм
Размеры	Приблизительно 1175 x 35 мм без наконечника адаптера
Масса	200 г
Диапазон температур	Рабочая: 0 – +50 °C Хранение: от -20 °C до +70 °C
Сертификация	CE (при использовании с базовым блоком)

Спецификации VFL
Управление включением/выключением	Механический выключатель и кнопка на сенсорном экране
Выходная мощность	316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм)
Рабочая длина волны	Номинал 650 нм
Ширина спектра (среднеквадратичное значение)	±3 нм
Режимы вывода	Непрерывные волны и импульсный режим (2 — 3 Гц частоты мигания)
Соединительный адаптер	Универсальный 2,5 мм
Безопасность лазера (классификация)	Класс II CDRH, соответствие стандарту EN 60825-2

Общие характеристики
Экран	640 x 480 пикс, сенсорный
Масса	Основной блок с модулем и аккумулятором: 1,28 кг
Размеры	Основной блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см
Питание	Блок литиево-ионных батарей, 7,2 В
Время работы от батарей	Восьмичасовая работа OTDR в автоматическом двухволновом режиме, без подсоединенного видеодатчика, 150 м оптоволокна
Время зарядки
При выключенном тестере	4 часа зарядки, чтобы зарядить от 10% до 90%
При включенном тестере	6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером

Условия эксплуатации
Рабочая температура*	-18 – 45 °C
Диапазон нерабочих температур	-30 – 60 °C
Рабочая высота над уровнем моря	4 000 м 3200 м с адаптером переменного тока
Высота над уровнем моря при хранении	12 000 м
Электромагнитная совместимость	EN 61326-1

* При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 °C. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC.

* Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C или выше 50 °C дольше одной недели.
