Измерительный комплекс фотофиксации PhotoPlate

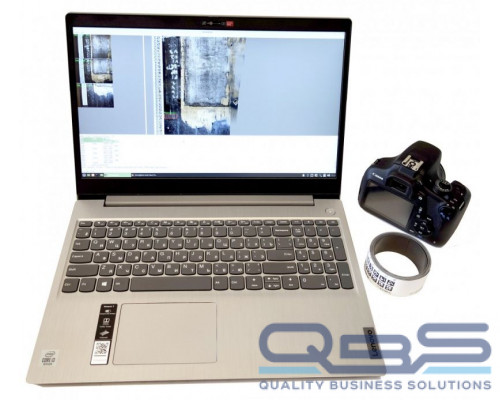

Измерительный комплекс фотофиксации PhotoPlate представляет собой современное, не имеющее аналогов, инновационное решение для обработки и хранения результатов визуального, капиллярного или магнитопорошкового контроля. Комплекс состоит из ноутбука, мощного измерительного ПО, высококачественной зеркальной фотокамеры со специальным объективом, а также уникальной магнитной измерительной ленты с QR кодами, позволяющей идентифицировать, выпрямлять и склеивать снимки в режиме постобработки.



Мощный программный пакет PhotoPlate позволяет избежать типовых недостатков обычного фотографирования, таких как:

- сложность получения фотографии строго перпендикулярно, без проекционных искажений. В комплексе реализован алгоритм выпрямления фотоснимков, в результате которого снятые под углом снимки или снимки цилиндрической поверхности, будут выпрямлены с помощью ленты с QR кодами.

- неудобство проведения измерений на объекте контроля. Оператору необходимо либо измерять дефекты на месте и описывать их, либо прикладывать линейку при фотографировании, что также не гарантирует достаточной точности с учетом разнонаправленности дефектов и их геометрии. Специальный объектив зеркальной фотокамеры откалиброван совместно с программным обеспечением, что позволяет выполнять все измерения в режиме постобработки на компьютере, а не на объекте контроля. С помощью специальных маркеров в программе можно измерить протяженность и оценить площадь дефектов.

- невозможность адекватно снять протяженные участки, т.к. приходится снимать их с дальнего расстояния или оценивать кусками. Программное обеспечение автоматически выпрямляет и склеивает снимки в единое фото высокого разрешения, которое можно размечать измерительными маркерами, оценивать, сохранять и печатать. При этом цилиндрическая поверхность трубы будет выпрямлена в идеальную ровную полосу. Все, что нужно сделать оператору - это снять объект контроля так, чтобы магнитная QR лента попадала на снимок, а участки были сняты с небольшим перехлестом для их идентификации и склейки.

- при измерении с помощью приложенной линейки, точность оценки дефектов крайне мала, а оценка субъективна. При использовании комплекса PhotoPlate точность составляет до 0.1 мм

- ручное хранение снимков не позволяет быстро найти нужный объект или снимок через какое-то время. Программное обеспечение поможет хранить всю информацию по оператору/контролеру, типу или номеру объекта контроля и тд. и быстро находить ее в базе данных
