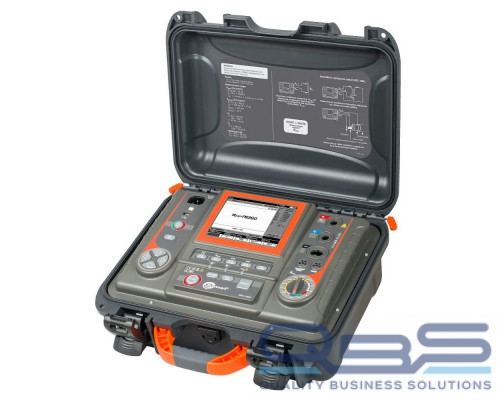

MIC-10k1k1 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).
Преимущества
- Автоматическое вычисление коэффициентов абсорбции и поляризации
- Установка времени измерения - до 99 мин 59 сек
- Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
- Определения место повреждения (прожиг)
- Защита от объекта измерения находящегося под напряжением
- Усовершенствованный цифровой фильтр - для измерений в условиях сильных электромагнитных помех
- Отображение графиков на дисплее в процессе измерения
- Встроенная инновационная память результатов измерений с возможностью указания Заказчиков, наименований объектов и точек измерений
- Передача данных на ПК по USB, Bluetooth или с помощью записи на USB-флеш-накопитель
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| UISO = 5000 В | ||
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| UISO = 10000 В (только для MIC-10k1) | ||
| 10,0...19,9 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) |
| 20,0…40,0 ТОм | 0,1 TОм | В РФ не нормируется |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
| Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 |
|---|---|---|
| 50 В | 200 ГОм | 20,0 ГОм |
| 100 В | 400 ГОм | 40,0 ГОм |
| 250 В | 1,00 ТОм | 100 ГОм |
| 500 В | 2,00 ТОм | 200 ГОм |
| 1000 В | 4,00 ТОм | 400 ГОм |
| 2500 В | 10,00 ТОм | 400 ГОм |
| 5000 В | 20,0 ТОм | 400 ГОм |
| 10 000 В | 40,0 ТОм | - |
| Напряжение UISO | Шаг напряжения |
|---|---|
| 50…1000 В | 25 В |
| 1000…5000 В | 50 В |
| 5000…10000 В | 50 В |
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30,0...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 300...750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
Диапазон частот: от 45 Гц до 65 Гц
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,99 мкФ | 0,01 мкФ |
- Измерение ёмкости только во время измерения RISO (во время разрядки объекта);
- Основная погрешность не будет превышена при измерении ёмкости, соединенной параллельно сопротивлению величиной более 10 МОм;
- Для измерительных напряжений меньших 100 В, погрешность измерения ёмкости не установлена;
- Длина кабеля L рассчитывается как C/Cx, погрешность измерения зависит от диапазона измерения;
- Постоянная времени TC рассчитывается как RISO × C, погрешность измерения зависит от диапазона измерения.
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| - 40...+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется |
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно EN 60529 | ГОСТ 14254-2015, IP54 |
| Питание измерителя | Литий-ионный аккумулятор (Li-Ion) 14.8 V 5.3 Ah |
| Температура хранения | –25...+70 °C |
| Температура рабочая | -20..+50 °C |
| Относительная влажность | 20...90 % |
| Высота | До 3000 м |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц |
| Дисплей | ЖК, графический 5,6" |
| Интерфейс | USB или Bluetooth® |
| Габаритные размеры | 390×308×172 |
| Масса измерителя | около 7 кг |
Комплектация
- Кабель последовательного интерфейса USB
- Кабель сетевой стандарта IEC С13
- Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой
- Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный
- Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный
- Футляр L4
