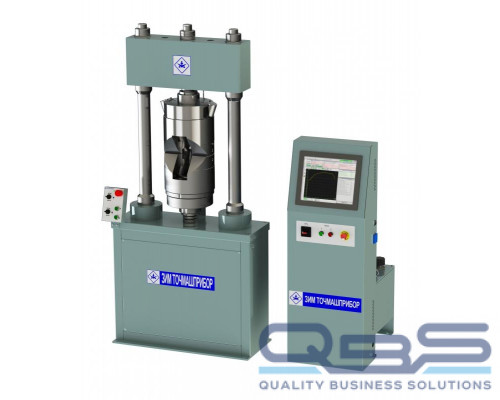

ИР–600-1М Испытательная машина (∆ 0,5)

Наименование

Машина испытательная
ИР–600–1М

Наибольшая предельная нагрузка, кН, не менее

600

Наименьшая предельная нагрузка, кН, не более

12

Класс точности

0,5

Тип привода

гидравлический

Тип конструкции

вертикальная
двухколонная
напольная

Высота рабочего пространства, включая установочный и рабочий ход активного захвата, мм, не менее

600*

Наибольшее расстояние между торцами устройств для крепления захватов, включая установочный и рабочий ход активного захвата, мм, не менее

1330*

Ширина рабочего пространства, мм, не менее

620*

Установочный ход активного захвата, мм, не менее

500*

Рабочий ход активного захвата, мм, не менее

100

Диапазон измерения перемещений активного захвата, мм

от 0,2 до 100,0

Наибольшая скорость перемещения активного захвата без нагрузки, мм/мин, не менее

110

Диапазон скоростей нагружения, кН/с

от 0,05 до 10,0

Диапазон скоростей перемещения активного захвата, мм/с

от 2,5х10^-2 до 2,5

Базы датчиков деформации, мм, не менее**

25, 50, 100

Диапазоны измерения датчиков деформации, мм:**

База 25 мм

от 0 до 2,5

База 50 мм

от 0 до 5,0

База 100 мм

от 0 до 10,0

Диапазон воспроизведения перемещений тензокалибратора, мм**

от 0 до 25

Габаритные размеры, мм, не более:

Длина

1950

Ширина

2300

Высота, с учетом установочного и рабочего хода

3000*

Масса, кг, не более

3900

Электропитание:

Напряжение, В

380 В
пятипроводная трехфазная сеть с типом системы заземления TN-S

Частота, Гц

50 ± 0,1

Потребляемая мощность, кВт, не более

6,5

Средний срок службы

15 лет

Примечания: * Размеры могут быть изменены по требованию потребителя. ** Датчиками деформации с тензокалибратором машины комплектуются по заказу Потребителя.

Эксплуатационная документация на русском языке

1 компл.

Метрологический сертификат (свидетельство о поверке)

1 шт.

Заверенная заводом изготовителем копия сертификата об утверждении типа средств измерения

1 шт.

Универсальный пакет программного обеспечения "Ispitatel" для испытаний материалов, с возможностью испытания образцов по различным стандартам, включая регулирование деформации с графической регистрацией диаграммы нагружения и выдачи протокола по форме, заданной пользователем (на русском языке).

Программное обеспечение "Ispitatel" совместимо с операционными системами Windows и обеспечивает выполнение следующих функций:
- интерфейс пользователя разработан специально для работы с сенсорным экраном, что упрощает работу оператора и позволяет эффективно и быстро проводить испытания;
- все текущие режимы работы подсвечиваются зеленым цветом, что позволяет оператору быстро оценить состояние работы системы;
- защита паролем всех системных настроек программы от несанкционированного доступа;
- интерфейс содержит датчики, отображающие текущее значение, максимальное значение и скорость, для каждого канала данных.
- выбор режима испытания по ГОСТ;
- ввод первоначальных и конечных данных образца;
- установка защитных пределов;
- установка уставок;
- автоматическая поверка датчиков нагрузки (при использовании совместимого динамометра);
- защита образца от повреждения в процессе его установки при позиционировании траверсы и зажатии захватов;
- доступ ко всем экранам: Установка, Испытание и Расчет;
- обеспечение испытания по стандартам ГОСТ;
- возможность сохранения отчетов испытания;
- русскоязычный интерфейс;
- отображение графиков испытания по времени и смежным каналам испытания;
- возможность отображения в отчете множества графиков или любых участков графика, определенных оператором;
- возможность отображения в отчете всех расчетных значений или выбранных оператором;
- расчет таких параметров как: предел прочности, предел пропорциональности, модуль упругости (при наличии датчика деформации), условный предел текучести, пиковые значения, непропорциональное удлинение, сужение и т.д.;
- предварительный просмотр и печать отчета испытания;
- просмотр сохраненных ранее отчетов испытания;
- контроль состояния системы, сигнализирует о перегреве масла в системе, загрязнении фильтрующих элементов, общее время наработки, температура окружающей среды (опционально)

1 шт.

Нагружающее устройство, в комплекте:
- гидрофицированные захваты клинового типа с защитно-декоративным покрытием хром молочный толщиной 12...15 мкм для дополнительной защиты от коррозии, износа и налипания на поверхность контактирующих материалов. Предназначены для закрепления цилиндрических, плоских, сегментных и цилиндрических образцов с головками;
- датчик силы;
- датчик перемещения;
- пульт местного управления

1 шт.

Пульт управления с встроенным пыле-влаго защищенным промышленным сенсорным экраном с диагональю 17 дюймов для отображения результатов измерений и вычислений, с возможностью подключения и использования мобильных устройств, работающих на операционной системе Android, в качестве беспроводного пульта дистанционного управления по технологии Wi-Fi, в комплекте:
- шкаф с электрооборудованием;
- насосная установка;
- система измерения и управления;
- микропроцессорный блок управления (сенсорный пульт оператора)

Пульт оператора представляет собой микропроцессорный блок с сенсорным экраном и предназначен для управления испытательной машиной. На пульте оператора осуществляется:
- ввод данных с виртуальной клавиатуры и управление процессом испытания в диалоговом режиме;
- испытание образца по заданному ГОСТ, испытание на сжатие, растяжение;
- выдачу информации о результатах испытания на дисплей;
- печать результатов испытания;
- связь с внешними устройствами посредством портов: USB и LAN. Так же, имеется возможность подключения внешних устройств посредством беспроводной сети WI-FI (опционально)

1 шт.

Комплект кабелей и жгутов

1 компл.

Комплект рукавов высокого давления

1 компл.

Комплект сменных частей

1 компл.

Комплект инструмента и принадлежностей

1 компл.

Комплект запасных частей

1 компл.

Комплект упаковки

1 компл.
