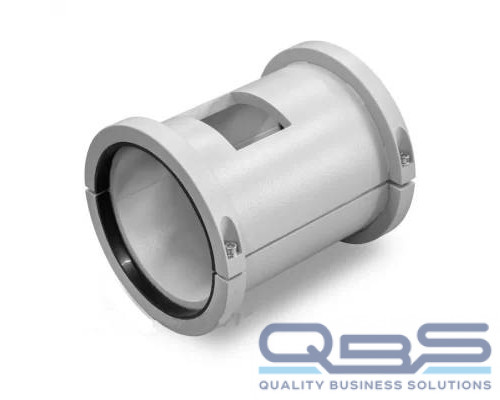

Хомут-диафрагма XRS МП для р/а серии РПД предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом. Диафрагма XRS МП разработана для применения на панорамных рентгеновских аппаратах серии РПД моделей 180 СП, 200 П, 200 СП, 200 СНП и 250 СНП. Диафрагма XRS МП дает возможность использовать панорамные рентгенаппараты для целей, где требуется применение аппаратов направленного типа. Кроме того, при использовании данного изделия происходит значительное уменьшение:
- факторов рассеянного излучения, которые негативно влияют на контрастную чувствительность снимка;
- геометрической нерезкости, определяющей четкость границ объекта контроля;
- опасного воздействия ионизирующего излучения, от которого зависит радиационная безопасность персонала.
Хомут-диафрагма значительно снижает распространение отраженного и рассеянного излучений, формируя только направленный рабочий пучок рентгеновских лучей, тем самым способствуя повышению качества радиографического контроля. Экономическую целесообразность применения диафрагмы обуславливает следующее:
- Возможность использования панорамного рентгенаппарата для целей, где требуется применение направленного аппарата.
- Повышение качества изображений.
- Диафрагма не требует регулярной замены каких-либо принадлежностей и при должном обращении служит длительный срок.
- Повышение радиационной безопасности персонала.
Радиационная безопасность
При проведении радиографического контроля в полевых условиях с использованием панорамных рентгенаппаратов при фронтальном просвечивании необходимо обеспечить радиационную безопасность персонала. Хомут-диафрагма XRS МП блокирует распространение ионизирующего излучения под телесным углом 360° и задает угол, достаточный для проекции излучения в пределах границ объекта контроля.
Конструктивное исполнение

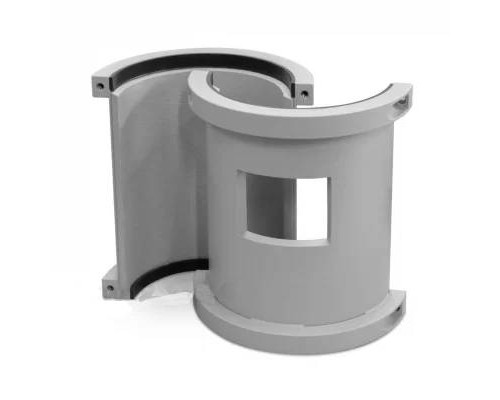

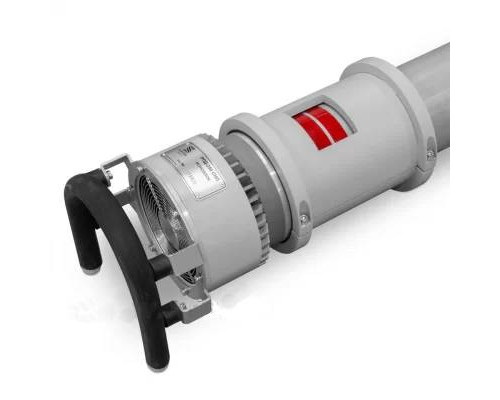

Хомут-диафрагма устанавливается на моноблок излучателя и надежно закрепляется четырьмя болтами. Резиновая прокладка обеспечивает плотность примыкания к корпусу рентгенаппарата и его защиту от механических повреждений.
Технические характеристики
| Материал | нержавеющая сталь/свинец |
| Свинцовый эквивалент, мм | 10 |
| Высота хомута-диафрагмы, мм | 140 |
| Диаметр хомута -диафрагмы, мм | 178 |
| Размер окна (В×Ш), мм | 57 × 75 |
| Углы раскрытия пучка излучения, град | 40 × 60° |
| Температура окружающего воздуха, °C | −10...+40 |
| Относительная влажность воздуха, %, не более | 95 |
| Масса, кг, не более | 12 |
Комплектация
| Наименование | Количество |
| Хомут-диафрагма XRS МП для р/а РПД | 1 шт. |
| Шестигранный ключ для болтовых соединений | 1 шт. |
| Паспорт | 1 экз. |
