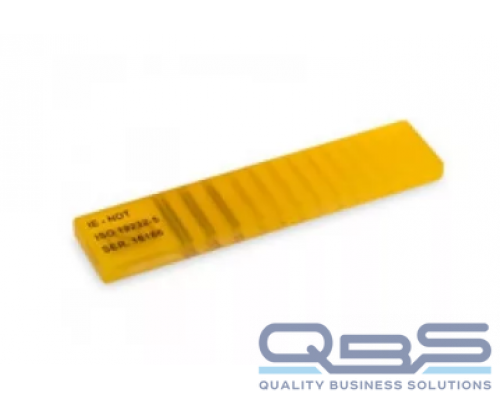

Двухпроволочный эталон Duplex IQI-D13 IE-NDT предназначен для определения нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002.
Эталон изготовлен из тринадцати пар проволок различного диаметра, впаянных в жесткий пластик на определенное расстояние друг от друга, соответствующих диаметру каждой пары.
Проволочные пары пронумерованы от 1D (пара проволок с наибольшим диаметром) до 13D. Пары проволок 1D, 2D и 3D выполнены из вольфрама, остальные — из платины.
Уровень нерезкости определяется по количеству пар проволок, которые можно увидеть. Рентгеновский снимок эталона исследуется лупой с максимальным 4-кратным увеличением. При увеличении нерезкости проволоки сливаются в единое изображение. Значение, равное двум диаметрам проволоки того элемента, который еще различим как двойной, принимается за U — значение нерезкости изображения. Номер этого элемента и является числом нерезкости.
Эталон имеет гравировку с индивидуальным серийным номером и поставляется с сертификатом качества и инструкцией в чехле для хранения.
Технические характеристики
№ элемента | Материал | Нерезкости | Диаметр проволочек и расстояние между ними, мм |
| 13D | платина | 0.10 | 0.050 |
| 12D | платина | 0.13 | 0.063 |
| 11D | платина | 0.16 | 0.080 |
| 10D | платина | 0.20 | 0.100 |
| 9D | платина | 0.26 | 0.130 |
| 8D | платина | 0.32 | 0.160 |
| 7D | платина | 0.40 | 0.200 |
| 6D | платина | 0.50 | 0.250 |
| 5D | платина | 0.64 | 0.320 |
| 4D | платина | 0.80 | 0.400 |
| 3D | вольфрам | 1.00 | 0.500 |
| 2D | вольфрам | 1.26 | 0.630 |
| 1D | вольфрам | 1.60 | 0.800 |
Технические характеристики
Габариты и вес
