Назначение датчика DKI-117M
Датчик DKI-117M, в сочетании с трассопоисковым приемником, служит для контроля качества изоляции защитных оболочек газопроводов и нефтепроводов, а также для выявления дефектов в силовых кабельных линиях с использованием метода разности потенциалов.
Датчик DKI-117M функционирует в паре с трассопоисковыми приемниками из линейки АП-027M.
Особенности датчика DKI-117M

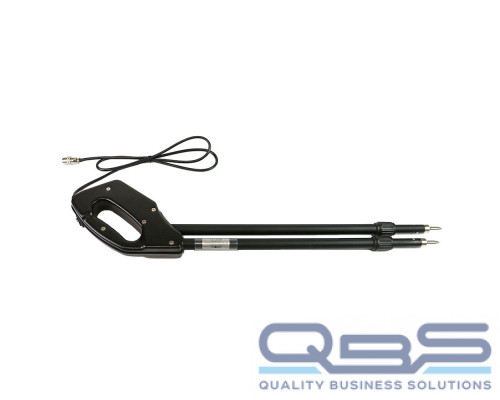

ДКИ состоит из двух острых электрических электродов, которые изолированы от друг друга и соединены под определенным углом, оформленных в единую конструкцию, имеющую предварительный усилитель и кабель с разъемом.
Как работает датчик DKI-117M
Изоляционные покрытия кабелей и металлических трубок предназначены для предотвращения контакта металлических частей с землей. Когда такая защита нарушается, изолированный проводник начинает контактировать с землей электрически.
При соединении трассировочного генератора с сетью и «землей» переменный ток на месте повреждения "стекает" в землю и возвращается к генератору различными маршрутами, создавая на поверхности земли шаговое напряжение.
Характеристики датчика контроля качества изоляции DKI-117M
| Параметр | Значение |
|---|---|
| Чувствительность в различных положениях переключателя, В: - «0» - «I» - «II» | 0,3…14 3…1400 30…1400 |
| Частотный диапазон чувствительности, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), не более, мм: - на угол 30° - на угол 60° | 550 880 |
| Длина штанг, не более, мм: - в рабочем положении - в транспортном положении | 870 490 |
| Вес, не более, кг | 0,8 |
