Catalyst 3560C Switch 8 GE PoE, 2 x Dual Uplink, IP Base

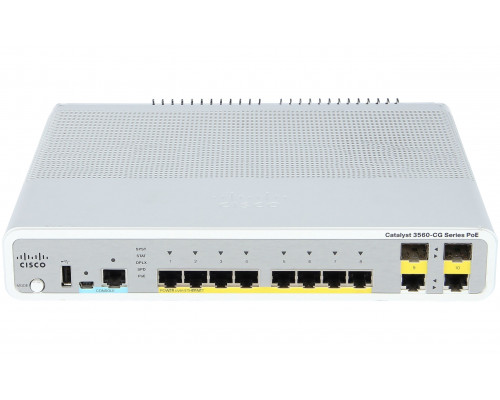

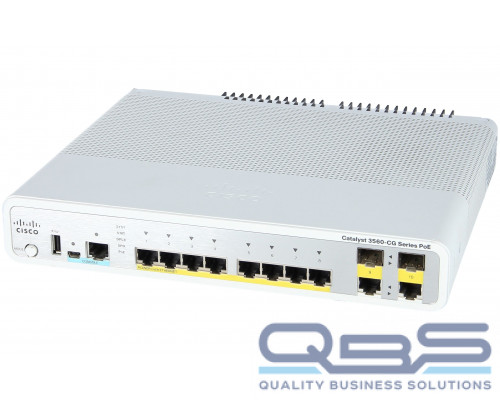

Коммутатор Cisco Catalyst WS-C3560CG-8PC-S

Технический Паспорт и Заказ продукции

В Таблице приведена информация для заказа коммутаторов Cisco Catalyst серии 3560CX.



Таблица. Информация для заказа

№	Модель	Цена (USD)	Описание
1	WS-C3560C-12PC-S	$2,000	Catalyst 3560C Switch 12 FE PoE, 2 x Dual Uplink, IP Base
2	WS-C3560C-8PC-S	$1,600	Catalyst 3560C Switch 8 FE PoE, 2 x Dual Uplink, IP Base
3	WS-C3560CG-8PC-S	$2,050	Catalyst 3560C Switch 8 GE PoE, 2 x Dual Uplink, IP Base
4	WS-C3560CG-8TC-S	$1,700	Catalyst 3560C Switch 8 GE, 2 x Dual Uplink, IP Base
5	WS-C3560CPD-8PT-S	$1,950	Catalyst 3560C PD PSE Switch 8 GE PoE 2 x 1G, IP Base
6	WS-C3560CX-12PC-S	$2,432	Cisco Catalyst 3560-CX 12 Port PoE IP Base
7	WS-C3560CX-12PD-S	$2,782	Cisco Catalyst 3560-CX 12 Port PoE, 10G Uplinks IP Base
8	WS-C3560CX-12TC-S	$2,120	Cisco Catalyst 3560-CX 12 Port Data IP Base
9	WS-C3560CX-8PC-S	$2,032	Cisco Catalyst 3560-CX 8 Port PoE IP Base
10	WS-C3560CX-8PT-S	$1,982	Cisco Catalyst 3560-CX PD PSE 8 Port PoE, 1G Uplinks IP Base
11	WS-C3560CX-8TC-S	$1,682	Cisco Catalyst 3560-CX 8 Port Data IP Base
12	WS-C3560CX-8XPD-S	$2,845	Cisco Catalyst 3560-CX 2 x mGig, 6 x 1G PoE, IP Base
13	WS-C3560CG-8PC-S	$2,050	Catalyst 3560C Switch 8 GE PoE, 2 x Dual Uplink, IP Base
14	WS-C3560CG-8TC-S	$1,700	Catalyst 3560C Switch 8 GE, 2 x Dual Uplink, IP Base



Обзор продукции

Компактные коммутаторы Cisco® Catalyst® легко расширяют интеллектуальную, полностью управляемую инфраструктуру проводной коммутации Cisco Catalyst, включая сквозные IP-адреса и услуги сети без ограничений, с помощью одного кабеля Ethernet или оптоволокна из коммутационного шкафа. Эти привлекательные коммутаторы Gigabit и Fast Ethernet в компактном форм-факторе идеально подходят для подключения нескольких устройств в розничных торговых точках, учебных аудиториях, отелях и на не больших заводах, а также для расширения беспроводных сетей LAN: везде, где не хватает места и можно использовать несколько кабелей.



Основные характеристики компактных коммутаторов Cisco Catalyst серий 2960-C и 3560-C:

● Расширьте высоконадежную интеллектуальную управляемую инфраструктуру Cisco Catalyst с помощью одного кабеля Ethernet или оптоволокна из коммутационного шкафа.

● Поддержка расширенной безопасности и услуг, включая голосовую связь, видео и услуги Cisco Borderless Network для удаленных конечных точек.

● Сквозное питание через Ethernet (PoE) позволяет компактному коммутатору получать питание от коммутационного шкафа и передавать его конечным устройствам (некоторые модели).

● Привлекательный, малый форм-фактор и безвентиляторная работа подходят для ограниченного пространства, где много кабелей могут быть проблематичными.

● Простота подключения, управления и расширения сети без петель.



Конфигурации коммутатора

Таблица 1. Доступные модели компактных коммутаторов Cisco Catalyst

Модель	Порты Ethernet	Выходные порты PoE	PoE мощность	Uplinks	MACsec
2960C-8TC-L	8 x 10/100 Fast Ethernet	N/A		2 x 1G copper or 2 x 1G SFP	N/A
2960C-8TC-S	8 x 10/100 Fast Ethernet	N/A		2 x 1G copper or 2 x 1G SFP	N/A
2960CPD-8TT-L	8 x 10/100 Fast Ethernet	N/A		2 x 1G (PoE+ input)	N/A
2960C-8PC-L	8 x 10/100 Fast Ethernet	8 PoE	124W	2 x 1G copper or 2 x 1G SFP	N/A
2960CPD-8PT-L	8 x 10/100 Fast Ethernet	8 PoE	Up to 30.8W[1]	2 x 1G (PoE+ input)	N/A
2960C-12PC-L	12 x 10/100 Fast Ethernet	12 PoE	124W	2 x 1G copper or 2 x 1G SFP	N/A
2960CG-8TC-L	8 x 10/100/1000 Gigabit Ethernet	N/A		2 x 1G copper or 2 x 1G SFP	N/A
3560C-8PC-S	8 x 10/100 Fast Ethernet	8 PoE+	124W	2 x 1G copper or 2 x 1G SFP	N/A
3560C-12PC-S	12 x 10/100 Fast Ethernet	12 PoE+	124W	2 x 1G copper or 2 x 1G SFP	N/A
3560CG-8TC-S	8 x 10/100/1000 Gigabit Ethernet	N/A		2 x 1G copper or 2 x 1G SFP	Yes
3560CG-8PC-S	8 x 10/100/1000 Gigabit Ethernet	8 PoE+	124W	2 x 1G copper or 2 x 1G SFP	Yes
3560CPD-8PT-S	8 x 10/100/1000 Gigabit Ethernet	8 PoE	Up to 23.8W[2]	2 x 1G (PoE+ input)	Yes





Программное обеспечение Cisco Catalyst серий 2960-C

Компактные коммутаторы Cisco Catalyst серии 2960-C поставляются с версией программного обеспечения Cisco IOS® для LAN Base, которая доступна на других коммутаторах Cisco Catalyst серии 2960. Ни одну из серий компактных переключателей нельзя модернизировать.

Коммутаторы Cisco Catalyst 2960-C обеспечивают расширенную коммутацию Layer 2 с интеллектуальными услугами уровней 2–4 для периферии сети, такими как услуги передачи голоса, видео и беспроводной локальной сети. Набор функций IP Base на коммутаторах Cisco Catalyst 3560-C добавляет базовые корпоративные сервисы, включая поддержку маршрутизированного доступа, Cisco TrustSec®, безопасность управления доступом к среде передачи (MACsec) и другие сервисы Cisco Borderless Network.

Набор функций LAN Base предлагает расширенные интеллектуальные услуги, которые включают комплексные функции Layer 2. Набор функций IP Base предоставляет базовые корпоративные услуги в дополнение ко всем функциям LAN Base. IP Base также включает поддержку маршрутизируемого доступа, MACsec и Open Shortest Path First (OSPF).



Приложения

Сети без ограничений Cisco и коммутация доступа

Открытые сети, архитектура нового поколения Cisco, предоставляют новые возможности для рабочего пространства, обеспечивая безопасное, надежное и прозрачное подключение любого пользователя, в любом месте, с любого устройства и к любому ресурсу. Архитектура Cisco Borderless Networks решает основные задачи IT и бизнеса, помогая создать взаимодействие сотрудника с заказчиком. Инновации в области коммутации помогают организациям обеспечить простоту эксплуатации, экологическую эффективность, безопасность и производительность, чтобы ускорить предоставление и масштабирование IT-услуг в сети.



Компактные коммутаторы Cisco для розничной торговли

Крупные розничные продавцы все чаще переносят в центр продаж IP-приложения ориентированные на клиентов. Типичная рабочая зона часто включает в себя несколько торговых терминалов, считыватели карт, IP-телефоны и принтеры. Открываются автономные киоски, которые позволяют клиентам получать доступ к онлайн-каталогам с возможностью чата по щелчку мыши и другим приложениям. Компактные коммутаторы Cisco Catalyst расширяют возможности полностью управляемых IP-услуг, включая сквозные решения, совместимые с PCI, с помощью одного кабеля Ethernet или оптоволокна. Благодаря бесшумной работе, привлекательному внешнему виду и гибким возможностям монтажа они идеально подходят для установки в ограниченном пространстве.



Компактные коммутаторы Cisco для образования

Приложения для видео и дистанционного обучения стали обычной частью учебной программы для K-12 и высшего образования. Поддержка IP-телефонов и безопасное проводное и беспроводное подключение в классе также являются общими требованиями. Тем не менее, школы и университеты часто вынуждены работать в рамках ограниченного бюджета и устаревших помещений, что делает прокладку проводки от центральной точки здания к множеству устройств в классе непомерно дорогостоящей. Компактные коммутаторы Cisco Catalyst расширяют управляемые IP-услуги в классе с помощью одного кабеля Ethernet или оптоволокна. Бесшумная работа и гибкие возможности монтажа делают их идеальными для использования в классных комнатах или близлежащих ограниченных пространствах.



Компактные коммутаторы Cisco расширяют возможности корпоративных сетей

Предприятия часто стремятся расширить охват своих сетей - предоставить проводное подключение большему количеству сотрудников и поддержать подключение новых беспроводных сетей. Прокладка дополнительных кабелей Ethernet для отдельных устройств может быть непрактичной, но должны поддерживаться те же параметры безопасности, служб и управления. Компактные коммутаторы Cisco Catalyst серий 2960-C и 3560-C расширяют проводную инфраструктуру доступа Cisco, 8 или 12 портов одновременно, с помощью одного кабеля Ethernet или оптоволокна, обеспечивая при этом те же услуги, что и коммутаторы Cisco Catalyst в коммутационном шкафу . PoE, бесшумная работа и гибкие варианты монтажа позволяют размещать их в ограниченном пространстве.

Cisco Networked Sustainability: отлично подходит для бизнеса, с меньшими затратами на электроэнергию

● Сквозная передача PoE дает возможность подключение питания оконечных устройств через PoE, за счет получения электроэергии из коммутационного шкафа. Cisco Catalyst 3560CPD-8PT-S и 2960CPD-8PT-L имеют восемь портов нисходящего канала с двумя входными портами PoE, которые позволяют питать его от другого коммутатора. Эти коммутаторы не нуждаются в источнике питания и получают питание по восходящей линии связи от восходящего PoE или устройства Cisco Universal Power over Ethernet (Cisco UPOE ™), что обеспечивает гибкость и доступность подключения. Эти коммутаторы идеально подходят для электромонтажа в помещениях с ограниченным пространством.

● Cisco EnergyWise - это инновационная архитектура, добавленная к компактным коммутаторам Cisco Catalyst серий 3560-C и 2960-C, которая позволяет измерять энергопотребление в сетевой инфраструктуре и подключенных к сети устройствах. EnergyWise включает в себя высокоинтеллектуальный сетевой подход для передачи сообщений, которые измеряют и контролируют энергию между сетевыми устройствами и конечными точками. Сеть обнаруживает устройства, управляемые Cisco EnergyWise, контролирует их энергопотребление и предпринимает действия на основе настроек для снижения энергопотребления.

● Эффективная работа коммутатора. В компактных коммутаторах Cisco Catalyst серий 3560-C и 2960-C используются аппаратные компоненты, созданные Cisco, обеспечивающие оптимальное энергосбережение, низкое энергопотребление, возможности управления питанием и энергопотребления. Порты Cisco Catalyst 3560-C могут работать в режимах пониженного энергопотребления, при этом снижая общие затраты на электроэнергию.

● IEEE 802.3at or PoE +: Cisco Catalyst 3560-C - новейшая технология PoE, позволяющая подключать устройства с выходной мощностью до 30 Вт на порт. В таблице 2 представлены модели коммутаторов и мощность компактных коммутаторов Cisco Catalyst серий 3560-C и 2960-C.



Таблица 2. Мощность коммутатора PoE и PoE +

Модель коммутатора	Варианты питания	Доступная мощность PoE (Вт)
WS-C2960CPD-8PT-L	1 PoE Uplink	0W
	2 PoE Uplinks	7W
	1 PoE+ Uplinks	7W
	1 PoE+ and 1 PoE Uplinks	15.4W
	2 PoE+ Uplinks	22.4W
	1 Cisco UPOE Uplink	30.8W
	Дополнительный вход	22.4W (30.8W*)
WS-C3560CPD-8PT-S	1 PoE+	0W
	2 PoE+	15.4W
	1 Cisco UPOE Uplink	23.8W
	Дополнительный вход	15.4W (23.8W*)
WS-C2960C-8PC-L	Внутренний источник питания	124W
WS-C2960C-12PC-L	Внутренний источник питания	124W
WS-C3560C-12PC-S	Внутренний источник питания	124W
WS-C3560C-8PC-S	Внутренний источник питания	124W
WS-C3560CG-8PC-S	Внутренний источник питания	124W
(*) Когда дополнительный вход переменного тока используется в качестве резервного коммутатора с питанием от Cisco UPOE.





Операционное превосходство Cisco: снижение эксплуатационных расходов

Компактные коммутаторы Cisco Catalyst серий 3560-C и 2960-C упрощают подключение: сокращают установку, настройку коммутатора, время устранения неполадок и эксплуатационные расходы.

● Cisco Catalyst Smart Operations - это набор функций, повышающих эффективность работы:

◦ Cisco Smart Install - это прозрачная технология plug-and-play для настройки образа ПО Cisco IOS и конфигурации коммутатора без вмешательства пользователя. Smart Install использует динамическое назначение IP-адресов и помощь других коммутаторов для облегчения установки, обеспечивая прозрачную настройку сети.

◦ Cisco Smart Configuration обеспечивает единую точку управления для группы коммутаторов и, кроме того, добавляет возможность архивирования и резервного копирования файлов конфигурации на файловый сервер или коммутатор. Группа коммутаторов может быть обновлена или настроена из единой точки сети.

◦ Cisco Auto Smart Ports обеспечивает автоматическую настройку при подключении устройств к порту коммутатора, что позволяет автоматически обнаруживать и подключать устройство к сети. Он настраивает порт с помощью предопределенных конфигураций, воплощающих многолетний опыт Cisco в области сетевых технологий, включая функции безопасности, IP-телефонии, доступности, QoS и управляемости с минимальными усилиями и знаниями.

◦ USB-хранилище файлов и консоль для резервного копирования, распространения и упрощения операций позволяют пользователю выполнять резервное копирование и загрузку с USB-устройства, а также обеспечивают доступ к консоли Mini USB наряду с традиционным подключением консоли RS ‑ 232.

◦ Cisco Smart Troubleshooting - это обширный набор команд диагностики отладки и проверки работоспособности системы в коммутаторе, в том числе Generic Online Diagnostics (GOLD).

● Простые в использовании функции подключения и управления.

◦ Automatic QoS QoS (AutoQoS) упрощает настройку QoS в сетях передачи голоса по IP (VoIP) путем выдачи команд интерфейса и глобального коммутатора для обнаружения IP-телефонов Cisco, классификации трафика и помощи в настройке исходящей очереди.

◦ Dynamic Host Configuration Protocol (DHCP) через загрузочный сервер упрощает подключение коммутатора.

◦ Автосогласование на всех портах автоматически выбирает полудуплексный или дуплексный режим передачи для оптимизации полосы пропускания.

◦ Dynamic Trunking Protocol (DTP) упрощает динамическую конфигурацию транка для всех портов коммутатора.

◦ Port Aggregation Protocol (PAgP) автоматизирует создание групп Cisco Fast EtherChannel или групп Gigabit EtherChannel для связи с другим коммутатором, маршрутизатором или сервером.

◦ Link Aggregation Control Protocol (LACP) позволяет создавать каналы Ethernet с устройствами, соответствующими IEEE 802.3ad. Эта функция аналогична технологии Cisco EtherChannel и PAgP.



◦ Automatic Media-Dependent Interface Crossover (MDIX) автоматически настраивает пары передачи и приема, если установлен кабель неправильного типа (кроссоверный или прямой).

◦ Unidirectional Link Detection Protocol (UDLD) и Aggressive UDLD позволяют обнаруживать и отключать однонаправленные каналы, вызванные неправильной оптоволоконной проводкой или ошибками портов, на волоконно-оптических интерфейсах.

◦ Шаблоны Switching Database Manager (SDM) для доступа, маршрутизации и подключения VLAN позволяют администратору легко максимизировать выделение памяти для требуемых функций на основе требований конкретного развертывания.

◦ Local Proxy Address Resolution Protocol (ARP) работает вместе с частной VLAN Edge для минимизации широковещательных рассылок и увеличения доступной полосы пропускания.

◦ Internet Group Management Protocol (IGMP) для IPv4 и IPv6 MLD v1 и v2 Snooping обеспечивает быстрое присоединение клиентов и выход из многоадресных потоков и ограничивает интенсивный трафик видео только для запрашивающих.

◦ Multicast VLAN Registration (MVR) непрерывно отправляет многоадресные потоки в многоадресную VLAN, одновременно изолируя потоки от абонентских VLAN по соображениям пропускной способности и безопасности.

◦ Per-port Broadcast, Multicast и Unicast Storm Control предотвращает снижение общей производительности системы неисправными конечными станциями.

◦ Voice VLAN упрощает установку телефонии, сохраняя голосовой трафик в отдельной VLAN для упрощения администрирования и устранения неполадок.

◦ Cisco VLAN Trunking Protocol (VTP) поддерживает динамические VLAN и динамическую конфигурацию магистрали для всех коммутаторов.

◦ Remote Switch Port Analyzer (RSPAN) позволяет администраторам удаленно контролировать порты в сети коммутатора Layer 2 с любого другого коммутатора в той же сети.

◦ Для расширенного управления трафиком, мониторинга и анализа программный агент Embedded Remote Monitoring (RMON) поддерживает четыре группы RMON (история, статистика, сигналы тревоги и события).

◦ Traceroute Layer 2 упрощает устранение неполадок, определяя физический путь, по которому пакет проходит от источника к месту назначения.

◦ Trivial File Transfer Protocol (TFTP) снижает затраты на администрирование обновлений программного обеспечения за счет загрузки из централизованного места.

◦ Network Timing Protocol (NTP) предоставляет точную и согласованную временную метку для всех коммутаторов интрасети.



Сетевое управление

Коммутаторы Cisco Catalyst серий 3560-C и 2960-C предлагают превосходный интерфейс командной строки для подробной настройки и администрирования. Эти коммутаторы также поддерживаются полным спектром решений Cisco для управления сетью.



Инфраструктура Cisco Prime

Решения Cisco Prime ™ для управления сетью обеспечивают комплексное управление жизненным циклом сети. Инфраструктура Cisco Prime предоставляет обширную библиотеку простых в использовании функций для автоматизации начального и повседневного управления вашей сетью Cisco. Cisco Prime объединяет опыт работы с аппаратными и программными платформами, опыт эксплуатации в мощный набор инструментов для настройки, мониторинга, устранения неполадок, отчетности и администрирования на основе рабочих процессов, включая:

● Поддержка новых технологий и услуг от первоначальной прокладки сети до повседневного администрирования и управления, таких как EnergyWise, идентификация, Cisco Auto Smartports, Cisco Smart Install и многое другое.

● Инструменты управления конфигурацией, основанные на опыте Cisco и рекомендациях Cisco Validated Design.

● Возможности мониторинга и устранения неполадок, которые включают передовые методы работы с оборудованием Cisco и функции диагностики.

● Автоматизация управления инвентаризацией оборудования, уязвимостями безопасности (PSIRTS), а также циклами прекращения эксплуатации и поддержки платформы.

Сетевой помощник Cisco

Приложение для управления сетью на базе ПК, предназначенное для сетей малого и среднего бизнеса (SMB) с числом пользователей до 250, Cisco Network Assistant предлагает централизованное управление сетью и возможности настройки. Это приложение также имеет интуитивно понятный графический интерфейс, в котором пользователи могут легко применять общие службы к коммутаторам, маршрутизаторам и точкам доступа Cisco.



Расширенное рабочее пространство для пользователей

Безопасность без ограничений

Компактные коммутаторы Cisco Catalyst обеспечивают превосходные возможности защиты от угроз Layer 2 для смягчения атак типа «man-in-the-middle» (таких как подмена MAC, IP и ARP). TrustSec, основной элемент архитектуры безопасности без границ, помогает корпоративным клиентам защищать свои сети, данные и ресурсы с помощью контроля доступа на основе настроек, сетей с идентификацией и ролями, всеобъемлющей целостности и конфиденциальности.

Безопасность без ограничений обеспечивается следующими наборами функций в компактных коммутаторах Cisco Catalyst серий 3560-C и 2960-C:

● Защита от угроз

● Cisco TrustSec

● Другие расширенные функции безопасности.



Защита от угроз

Cisco Integrated Security Features - это ведущее в сегменте коммутаторов решение, доступное на коммутаторах Cisco Catalyst, которое активно защищает критически важную сетевую инфраструктуру. Предоставляя мощные и простые в использовании инструменты для эффективного предотвращения наиболее распространенных и потенциально опасных угроз безопасности Layer 2, интегрированные функции безопасности Cisco обеспечивают надежную безопасность во всей сети. Встроенные функции безопасности Cisco включают безопасность портов, отслеживание DHCP, динамическую проверку ARP и защиту IP-источника.

● Защита порта обеспечивает доступ к порту  или магистральному порту на основе MAC-адреса. Он ограничивает количество доступных MAC-адресов, чтобы запретить переполнение MAC-адресов.

● DHCP Snooping предотвращает подмену DHCP-сервера злоумышленниками и рассылку поддельных адресов. Эта функция используется другими основными функциями безопасности для предотвращения ряда других атак, таких как отравление ARP.

● Динамическая проверка ARP (DAI) помогает обеспечить целостность пользователей, не позволяя злоумышленникам использовать небезопасный характер протокола ARP.

● Защита IP-источника предотвращает подмену или захват злоумышленником IP-адреса другого пользователя путем создания таблицы привязки между IP-адресом клиента и MAC-адресом, портом и VLAN.



Cisco TrustSec

TrustSec защищает доступ к сети, применяет настройки безопасности и предоставляет стандартные решения безопасности, такие как 802.1X, обеспечивающие безопасную совместную работу и соблюдение протоколов. Возможности TrustSec отражают лидерство Cisco, инновации и стремление к успеху пользователей. Новые возможности включают:



● IEEE 802.1AE MACsec с предварительным стандартом управления ключами 802.1X-REV: первые, в отрасли, фиксированные коммутаторы с предварительным стандартом управления ключами 802.1X-Rev. Доступный на коммутаторах серий Cisco Catalyst 3750-X и 3560-X, MACsec обеспечивает Layer 2, конфиденциальность и целостность данных Ethernet со скоростью линии на портах, обращенных к хосту, обеспечивая защиту от атак типа «man-in-the-middle» (отслеживание, вмешательство и воспроизведение).

● Соответствие стандарту FIPS 140-2 для устройств, используемых в государственных учреждениях и в чувствительных средах, обеспечивает чрезвычайно высокий уровень безопасности данных.

● Гибкая аутентификация, поддерживающая несколько механизмов аутентификации, включая 802.1X, обход MAC-аутентификации и веб-аутентификацию с использованием единой согласованной конфигурации.

● Открытый режим, который создает удобную среду для операций 802.1X.

● Интеграция технологии профилирования устройств и управления гостевым доступом с коммутатором Cisco для значительного повышения безопасности при одновременном сокращении соединения и операционных проблем.

● Изменение авторизации RADIUS и загружаемые вызовы для комплексных возможностей управления политиками.

● 802.1X Supplicant с Network Edge Access Transport (NEAT) обеспечивает расширенный безопасный доступ, когда компактные коммутаторы в конференц-залах имеют такой же уровень безопасности, как и коммутаторы внутри запертого коммутационного шкафа.



Расширенные Функции Безопасности

Функции расширенной безопасности включают, но не ограничиваются:

● Частные сети VLAN ограничивают трафик между хостами в общем сегменте, разделяя трафик на Layer 2, превращая широковещательный сегмент в не широковещательный сегмент с множественным доступом.

● Private VLAN Edge обеспечивает безопасность и изоляцию между портами коммутатора, что помогает гарантировать, что клиенты не смогут отслеживать трафик других пользователей.

● Функция Unicast Reverse Path Forwarding (RPF) помогает смягчить проблемы, вызванные введением в сеть искаженных или поддельных (подделанных) IP-адресов источника путем отбрасывания IP-пакетов, для которых отсутствует проверяемый IP-адрес источника.

● Мультидоменная аутентификация позволяет IP-телефону и ПК аутентифицироваться на одном и том же порте коммутатора, помещая их в соответствующую VLAN для передачи голоса и данных.

● ACL безопасности Cisco во всех VLAN предотвращает передачу неавторизованных потоков данных.

● Стандартные и расширенные списки контроля доступа Cisco IP-безопасности маршрутизатора определяют настройку безопасности на маршрутизируемых интерфейсах для трафика плоскости управления и данных. Списки управления доступом IPv6 могут применяться для фильтрации трафика IPv6.

● ACL на основе портов для интерфейсов Layer 2 позволяют применять протокол безопасности к отдельным портам коммутатора.

● Протокол Secure Shell (SSH), Kerberos и простой протокол сетевого управления версии 3 (SNMPv3) обеспечивают безопасность сети за счет шифрования трафика администратора во время сеансов Telnet и SNMP. Для протокола SSH, Kerberos и криптографической версии SNMPv3 требуется специальный образ криптографического программного обеспечения из-за экспортных ограничений США.

● Поддержка двунаправленных данных на порте анализатора коммутируемых портов (SPAN) позволяет системе обнаружения вторжений Cisco (IDS) принимать меры при обнаружении злоумышленника.

● Аутентификация TACACS + и RADIUS упрощает централизованное управление коммутатором и ограничивает возможность неавторизованных пользователей изменять конфигурацию.

● Уведомление о MAC-адресе позволяет администраторам получать уведомления о добавлении или удалении пользователей из сети.

● Многоуровневая защита доступа к консоли предотвращает изменение конфигурации коммутатора неавторизованными пользователями.

● Защита блока данных протокола моста (BPDU) отключает интерфейсы связующего дерева с поддержкой PortFast при получении пакетов BPDU, чтобы избежать случайных петель топологии.

● Защита корня связующего дерева (STRG) предотвращает превращение периферийных устройств, не находящихся под контролем сетевого администратора, в корневые узлы протокола связующего дерева.

● Фильтрация IGMP обеспечивает аутентификацию многоадресной рассылки, отфильтровывая неподписчиков и ограничивая количество одновременных потоков многоадресной рассылки, доступных на порт.

● Динамическое назначение VLAN поддерживается за счет реализации возможностей клиента VLAN Membership Policy Server для обеспечения гибкости при назначении портов VLAN. Динамическая VLAN облегчает быстрое назначение IP-адресов.



Характеристики коммутатора

Таблица 3. Аппаратное обеспечение компактных коммутаторов Cisco Catalyst серий 3560-C и 2960-C

Описание	Спецификация
Производительность				Cisco Catalyst 3560-C		Cisco Catalyst 2960-C
	Пропускная способность пересылки			10 Gbps		10 Gbps
	Флэш-память			64 MB		64 MB
	Память DRAM			128 MB		128 MB
	Максимальное число VLAN			1005		255*
	VLAN ID			4000		4000
	Максимальный блок передачи (MTU)			Up to 9000 bytes		Up to 9000 bytes
	Jumbo-кадры			9018 bytes		9018 bytes
	Скорость пересылки 64-байтовых пакетов Cisco Catalyst 3560-C
	WS-C3560CG-8PC-S			14.9 mpps
	WS-C3560CPD-8PT-S			14.9 mpps
	WS-C3560CG-8TC-S			14.9 mpps
	WS-C3560C-8PC-S			4.2 mpps
	WS-C3560C-12PC-S			4.8 mpps
	Скорость пересылки 64-байтовых пакетов Cisco Catalyst 2960-C
	WS-C2960CG-8TC-L			14.9 mpps
	WS-C2960CPD-8PT-L			4.2 mpps
	WS-C2960CPD-8TT-L			4.2 mpps
	WS-C2960C-8PC-L			4.2 mpps
	WS-C2960C-8TC-L			4.2 mpps
	WS-C2960C-8TC-S			4.2 mpps
	WS-C2960C-8PT-L			4.2 mpps
	WS-C2960C-12PT-L			4.8 mpps
Разъемы и кабели	Cisco Catalyst 3560-C and 2960-C with SFP-based ports: ●  10BASE-T ports: RJ-45 connectors, 2-pair Category 3, 4, or 5 unshielded twisted-pair (UTP) cabling ●  100BASE-TX ports: RJ-45 connectors, 2-pair Category 5 UTP cabling ●  1000BASE-T ports: RJ-45 connectors, 4-pair Category 5 UTP cabling ●  1000BASE-T SFP-based ports: RJ-45 connectors, 4-pair Category 5 UTP cabling ●  1000BASE-SX -LX/LH, -ZX, -BX, -T*, -FX*, and CWDM SFP-based ports: LC fiber connectors (single/multimode fiber) ●  100BASE-LX, -BX, -FX: SFP-based ports: LC fiber connectors (single/multimode fiber) *GLC-T and GLC-GE-100FX are not supported
Разъемы питания	● Customers can provide power to a switch by using the internal power supply. The connector is located at the back of the switch. The internal power supply is an autoranging unit (3560CPD-8PT-S, 2960CPD-8TT-L, 2960CPD-8PT-L do not require a power supply). ●  The internal power supply supports input voltages between 100 and 240VAC. ●  Use the supplied AC power cord to connect the AC power connector to an AC power outlet. Note: The Cisco Catalyst 3560CPD-8PT-S, 2960CPD-8PT-L and 2960CPD-8TT-L have an option for an external power adapter if desired.
Индикаторы	●  Per-port status: Link integrity, disabled, activity, speed, full-duplex ●  System status: System, RPS, link status, link duplex, link speed
Размеры (В x Ш x Г)	Cisco Catalyst 2960-C	Дюймы		Сантиметры
	WS-C2960CPD-8TT-L	1.75x10.6x6.8		4.44x26.9x17.2
	WS-C2960CPD-8PT-L	1.75x10.6x6.8		4.44x26.9x17.2
	WS-C2960CG-8TC-L	1.75x10.6x8.4		4.44x26.9x21.3
	WS-C2960C-8TC-L	1.75x10.6x8.4		4.44x26.9x21.3
	WS-C2960C-8TC-S	1.75x10.6x8.4		4.44x26.9x21.3
	WS-C2960C-8PC-L	1.75x10.6x9.4		4.44x26.9x23.8
	WS-C2960C-12PC-L	1.75x10.6x9.4		4.44x26.9x23.8
	Cisco Catalyst 3560-C	Inches		Centimeters
	WS-C3560CG-8TC-S	1.75x10.6x8.4		4.44x26.9x21.3
	WS-C3560CG-8PC-S	1.75x10.6x9.4		4.44x26.9x23.8
	WS-C3560CPD-8PT-S	1.75x10.6x7.6		4.44x26.9x19.4
	WS-C3560C-8PC-S	1.75x10.6x9.4		4.44x26.9x21.3
	WS-C3560C-12PC-S	1.75x10.6x9.4		4.44x26.9x21.3
Вес	Cisco Catalyst 2960-C	Фунты		Килограммы
	WS-C2960CPD-8TT-L	2.4		1.08
	WS-C2960CPD-8PT-L	2.4		1.08
	WS-C2960C-8TC-L	2.8		1.27
	WS-C2960C-8TC-S	2.8		1.27
	WS-C2960CG-8TC-L	3.0		1.35
	WS-C2960C-8PC-L	4.1		1.86
	WS-C2960C-12PC-L	4.1		1.86
	Cisco Catalyst 3560-C	Фунты		Килограммы
	WS-C3560CG-8TC-S	3.0		1.35
	WS-C3560CPD-8PT-S	3.3		1.50
	WS-C3560C-8PC-S	4.1		1.86
	WS-C3560C-12PC-S	4.1		1.86
	WS-C3560CG-8PC-S	4.3		1.92
Условия окружающей среды		Cisco Catalyst 3560-C			Cisco Catalyst 2960-C
	Operating* temperature up to 5000 ft (1524 m)	-5°C to +45°C**	+23°F to +113°F		-5°C to +45°C**		+23°F to +113°F
	Operating* temperature up to 10,000 ft (3048 m)	-5°C to +45°C	+23°F to +113°F		-5°C to +45°C		+23°F to +113°F
	Storage temperature up to 15,000 ft (4572 m)	-25°C to +70°C	-13°F to +158°F		-25°C to +70°C		-13°F to +158°F
	Operating altitude	Up to 3048 m	Up to 10,000 ft		Up to 3048 m		Up to 10,000 ft
	Storage altitude	Up to 4000 m	Up to 15,000 ft		Up to 4000 m		Up to 15,000 ft
	Operating relative humidity	5% to 95% noncondensing			5% to 95% noncondensing
	Storage relative humidity	5% to 95% noncondensing			5% to 95% noncondensing
	* Минимальная температура окружающей среды для холодного запуска составляет 0 ° C (+ 32 ° F). ** Только SKU GE имеют максимальную рабочую температуру 40C.
Акустический шум	ISO 7779 and ISO 9296: Bystander positions operating to an ambient temperature of 25°C.
	Модель	Sound pressure LpA (Typical)		Модель		Sound pressure LpA (Typical)
	Cisco Catalyst 3560-C	0dB (fanless)		Cisco Catalyst 2960-C		0 dB (fanless)
Средняя наработка на отказ (MTBF)	Cisco Catalyst 3560-C	MTBF		Cisco Catalyst 2960-C		MTBF
	3560CG-8PC-S	355,830		2960CPD-8PT-L		346,590
	3560CG-8TC-S	488,549		2960CPD-8TT-L		471,888
	3560CPD-8PT-S	333,354		2960CG-8TC-L		542,482
	3560C-8PC-S	373,635		2960C-8TC-L		516,980
	3560C-12PC-S	357,027		2960C-8TC-S		516,980
				2960C-8PC-L		373,635
				2960C-12PC-L		357,027

^* 2960-C LAN Lite поддерживает только 64 VLAN.

В таблице 4 приведены характеристики мощности коммутатора.

Таблица 4. Характеристики питания для компактных коммутаторов Cisco Catalyst серий 3560-C и 2960-C

Описание	Спецификация
Измеренная потребляемая мощность при пропускной способности 100%	Cisco Catalyst 3560-C	Потребляемая мощность, Вт						Cisco Catalyst 2960-C		Потребляемая мощность, Вт
	3560CPD-8PT-S	Single Uplink = 21W1 Dual Uplink = 22W1						2960CPD-8PT-L		Single Uplink = 12W1 Dual Uplink = 15W1
	3560CG-8PC-S	24W						2960CPD-8TT-L		Single Uplink = 12W1 Dual Uplink = 15W1
	3560CG-8TC-S	20W						2960CG-8TC-L		18W
	3560C-8PC-S	17W						2960C-8TC-L		11W
	3560C-12PC-S	19W						2960C-8TC-S		11W
								2960C-8PC-L		17W
								2960C-12PC-L		19W
Измеренная потребляемая мощность при пропускной способности 5%	Cisco Catalyst 3560-C	Потребляемая мощность, Вт						Cisco Catalyst 2960-C		Потребляемая мощность, Вт
	3560CPD-8PT-S	Single Uplink = 20W1 Dual Uplink = 21W1						2960CPD-8PT-L		Single Uplink = 12W1 Dual Uplink = 15W1
	3560CG-8PC-S	24W						2960CPD-8TT-L		Single Uplink = 12W1 Dual Uplink = 15W1
	3560CG-8TC-S	18W						2960CG-8TC-L		18W
	3560C-8PC-S	17W						2960C-8TC-L		11W
	3560C-12PC-S	19W						2960C-8TC-S		11W
								2960C-8PC-L		17W
								2960C-12PC-L		18W
Измеренная потребляемая мощность при пропускной способности 100% (с максимально возможными нагрузками PoE)	Cisco Catalyst 3560-C	Потребляемая мощность, Вт						Cisco Catalyst 2960-C		Потребляемая мощность, Вт
	3560CPD-8PC-S	40W						2960CPD-8PT-L		43W
	3560CG-8PC-S	165W						2960C-8PC-L		157W
	3560C-8PC-S	158W						2960C-12PC-L		158W
	3560C-12PC-S	159W
Входное напряжение и ток постоянного и переменного тока	Cisco Catalyst 3560-C							Cisco Catalyst 2960-C
			I / P Напряжение			I / P Ток					I / P Напряжение		I / P Ток
	3560CPD-8PT-S		37-57VDC			.01-.6A		2960CPD-8PT-L			37-57VDC		.01-.6A
	3560CG-8PC-S		100-240 VAC			1.7-.8A		2960CPD-8TT-L			37-57VDC		.01-.3A
	3560CG-8TC-S		100-240 VAC			.37-.2A		2960CG-8TC-L			100-240 VAC		.34-.2A
	3560C-8PC-S		100-240 VAC			1.6-.8A		2960C-8TC-L			100-240 VAC		.21-.1A
	3560C-12PC-S		100-240 VAC			1.6-.8A		2960C-8TC-S			100-240 VAC		.21-.1A
								2960C-8PC-L			100-240 VAC		1.6-.8A
								2960C-12PC-L			100-240 VAC		1.6-.8A
	Примечание. Значения переменного тока для SKU 3560CPD и 2960CPD см. в руководстве по установке оборудования.
Оценка мощности	Cisco Catalyst 3560-C							Cisco Catalyst 2960-C
				Вт	KVA		BTU		Вт			KVA		BTU
	3560CPD-8PT-S			51	.05		170.6	2960CPD-8PT-L	15			0.04		136
	3560CG-8PC-S			165	.17		5801	2960CPD-8TT-L	15			0.04		136
	3560CG-8TC-S			20	.05		170.6	2960CG-8TC-L	18			0.04		136
	3560C-8PC-S			158	.16		5461	2960C-8TC-L	11			.03		102
	3560C-12PC-S			159	.16		5461	2960C-8TC-S	11			.03		102
								2960C-8PC-L	157			.16		5461
								2960C-12PC-L	158			.16		5461
	1 Только рассеиваемая мощность коммутатора (без учета PoE, рассеиваемого на оконечном устройстве). Измерение мощности бывает хорошим и плохим. Наилучший вариант - 1 подключение через PoE. В худшем случае - 2 подключения PoE +.
PoE and PoE+	●  Максимальная мощность, подаваемая на порт для PoE +, составляет 30 Вт.   ●  Максимальная мощность, подаваемая на порт для PoE: 15,4 Вт.



В таблице 5 показано управление коммутатором и поддержка стандартов.



Таблица 5. Управление и поддержка стандартов для компактных коммутаторов Cisco Catalyst серий 3560-C и 2960-C

Описание	Спецификация
Управление	●  BRIDGE-MIB ●  CISCO-CABLE-DIAG-MIB ●  CISCO-CDP-MIB ●  CISCO-CLUSTER-MIB ●  CISCO-CONFIG-COPY-MIB ●  CISCO-CONFIG-MAN-MIB ●  CISCO-DHCP-SNOOPING-MIB ●  CISCO-ENTITY-VENDORTYPE-OID-MIB ●  CISCO-ENVMON-MIB ●  CISCO-ERR-DISABLE-MIB ●  CISCO-FLASH-MIB ●  CISCO-FTP-CLIENT-MIB ●  CISCO-IGMP-FILTER-MIB ●  CISCO-IMAGE-MIB ●  CISCO-IP-STAT-MIB ●  CISCO-LAG-MIB ●  CISCO-MAC-NOTIFICATION-MIB ●  CISCO-MEMORY-POOL-MIB ●  CISCO-PAGP-MIB ●  CISCO-PING-MIB ●  CISCO-POE-EXTENSIONS-MIB ●  CISCO-PORT-QOS-MIB ●  CISCO-PORT-SECURITY-MIB ●  CISCO-PORT-STORM-CONTROL-MIB ●  CISCO-PRODUCTS-MIB ●  CISCO-PROCESS-MIB ●  CISCO-RTTMON-MIB ●  CISCO-SMI-MIB ●  CISCO-STP-EXTENSIONS-MIB ●  CISCO-SYSLOG-MIB	●  CISCO-TC-MIB ●  CISCO-TCP-MIB ●  CISCO-UDLDP-MIB ●  CISCO-VLAN-IFTABLE ●  RELATIONSHIP-MIB ●  CISCO-VLAN-MEMBERSHIP-MIB ●  CISCO-VTP-MIB ●  ENTITY-MIB ●  ETHERLIKE-MIB ●  IEEE8021-PAE-MIB ●  IEEE8023-LAG-MIB ●  IF-MIB ●  INET-ADDRESS-MIB ●  OLD-CISCO-CHASSIS-MIB ●  OLD-CISCO-FLASH-MIB ●  OLD-CISCO-INTERFACES-MIB ●  OLD-CISCO-IP-MIB ●  OLD-CISCO-SYS-MIB ●  OLD-CISCO-TCP-MIB ●  OLD-CISCO-TS-MIB ●  RFC1213-MIB ●  RMON-MIB ●  RMON2-MIB ●  SNMP-FRAMEWORK-MIB ●  SNMP-MPD-MIB ●  SNMP-NOTIFICATION-MIB ●  SNMP-TARGET-MIB ●  SNMPv2-MIB ●  TCP-MIB ●  UDP-MIB ●  ePM MIB
Стандарты	●  IEEE 802.1D Spanning Tree Protocol ●  IEEE 802.1p CoS Prioritization ●  IEEE 802.1Q VLAN ●  IEEE 802.1s ●  IEEE 802.1w ●  IEEE 802.1x ●  IEEE 802.1AB (LLDP) ●  IEEE 802.3ad ●  IEEE 802.3af ●  IEEE 802.3ah (100BASE-X single/multimode fiber only) ●  IEEE 802.3x full duplex on 10BASE-T, 100BASE-TX, and 1000BASE-T ports ●  IEEE 802.3 10BASE-T specification ●  IEEE 802.3u 100BASE-TX specification ●  IEEE 802.3ab 1000BASE-T specification ●  IEEE 802.3z 1000BASE-X specification	●  100BASE-BX (SFP) ●  100BASE-FX (SFP) ●  100BASE-LX (SFP) ●  1000BASE-BX (SFP) ●  1000BASE-SX (SFP) ●  1000BASE-LX/LH (SFP) ●  1000BASE-ZX (SFP) ●  1000BASE-CWDM SFP 1470 nm ●  1000BASE-CWDM SFP 1490 nm ●  1000BASE-CWDM SFP 1510 nm ●  1000BASE-CWDM SFP 1530 nm ●  1000BASE-CWDM SFP 1550 nm ●  1000BASE-CWDM SFP 1570 nm ●  1000BASE-CWDM SFP 1590 nm ●  1000BASE-CWDM SFP 1610 nm ●  RMON I and II standards ●  SNMPv1, SNMPv2c, and SNMPv3
RFC соответствие	●  RFC 768: UDP ●  RFC 783: TFTP ●  RFC 791: IP ●  RFC 792: ICMP ●  RFC 793: TCP ●  RFC 826: ARP ●  RFC 854: Telnet ●  RFC 951: Bootstrap Protocol ●  RFC 1542: BOOTP Extensions ●  RFC 959: FTP ●  RFC 1058: RIP Routing ●  RFC 1112: IP Multicast and IGMP ●  RFC 1157: SNMPv1 ●  RFC 1166: IP Addresses ●  RFC 1253: OSPF Routing ●  RFC 1256: ICMP Router Discovery ●  RFC 1305: NTP ●  RFC 1492: TACACS+ ●  RFC 1493: Bridge MIB ●  RFC 1542: Bootstrap Protocol ●  RFC 1583: OSPFv2 ●  RFC 1643: Ethernet Interface MIB ●  RFC 1723: RIPv2 Routing ●  RFC 1757: RMON	●  RFC 1812: IP Routing ●  RFC 1901: SNMPv2C ●  RFC 1902-1907: SNMPv2 ●  RFC 1981: MTU Path Discovery IPv6 ●  FRC 2068: HTTP ●  RFC 2080: RIP for IPv6 ●  RFC 2131: DHCP ●  RFC 2138: RADIUS ●  RFC 2233: IF MIB ●  RFC 2236: IP Multicast ●  RFC 2328: OSPFv2 ●  RFC 2273-2275: SNMPv3 ●  RFC 2373: IPv6 Aggregatable Addrs ●  RFC 2453: RIPv2 Routing ●  RFC 2460: IPv6 protocol ●  RFC 2461: IPv6 Neighbor Discovery ●  RFC 2462: IPv6 Autoconfiguration ●  RFC 2463: ICMP IPv6 ●  RFC 2474: DiffServ Precedence ●  RFC 2597: Assured Forwarding ●  RFC 2598: Expedited Forwarding ●  RFC 2571: SNMP Management ●  RFC 2740: OSPF for IPv6 ●  RFC 3046: DHCP Relay Agent Information Option ●  RFC 3101, 1587: NSSAs ●  RFC 3376: IGMPv3 ●  RFC 3580: 802.1x RADIUS
Примечание. Соответствие RFC, MIB и стандартам зависит от уровня IOS.



Таблица 6. Безопасность и соответствие требованиям

Описание	Спецификация
Стандарты безопасности	●  UL 60950-1 ●  CAN/CSA 22.2 No. 60950-1 ●  EN 60950-1 ●  IEC 60950-1 ●  CE Marking ●  GB 4943 ●  IEC 60825
Сертификаты электромагнитного излучения	●  FCC Part 15, CFR 47, Class A, North America ●  EN 55022 (CISPR22) and EN 55024 (CISPR24), CE marking, European Union ●  AS/NZS, Class A, CISPR22:2004 or EN55022, Australia and New Zealand ●  VCCI Class A, V-3/2007.04, Japan ●  KCC (Formerly MIC, GB17625.1-1998) Class A, KN24/KN22, Korea ●  ANATEL, Brazil ●  CCC, China ●  GOST, Russia
Экологичность	Reduction of Hazardous Substances (ROHS) 6
Telco	Common Language Equipment Identifier (CLEI) code
