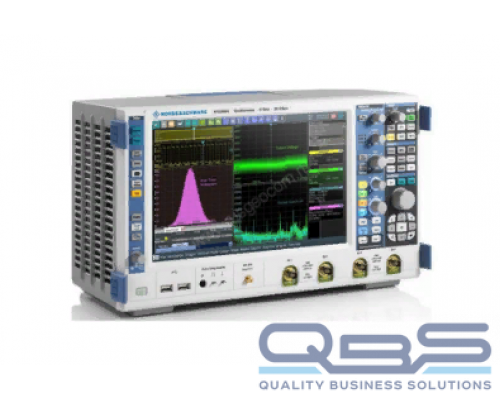

Цифровой осциллограф Rohde Schwarz RTE1054

Модель:

Наличие:

4 шт.

1 912 032 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Гарантия

Ежегодная поверка

Поверка не включена

Все характеристики

Технические характеристики

	R&S RTE1054
Система вертикального отклонения
Количество каналов	4
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω	500 МГц
Время нарастания переходной характеристики (расчетное)	<700 пс
Входной импеданс	50 Ω+/- 1.5 %
Входной импеданс	1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное)
Чувствительность	на 50 Ω: от 500 мкВ/дел до 1 В/дел
Чувствительность	на 1 МΩ: от 500 мкВ/дел до 10 В/дел
Разрешение АЦП (ENOB)	При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания:
Разрешение АЦП (ENOB)	> 7 бит (расчетное)
Максимальное входное напряжение	на 50 Ω: 5 В (СКЗ), макс. 30 В (пик)
Максимальное входное напряжение	на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)
Система горизонтального отклонения
Диапазон временной развертки	от 50 пс/дел до 50 с/дел
Погрешность временной развертки	+/- 5·10-6
Задержка между каналами	<200 пс
Система сбора данных
Частота дискретизации (в режиме реального времени)	макс. 5 Гвыб/с на каждом канале
Скорость сбора данных (в режиме реального времени)	> 1 млн. осциллограмм/с
Глубина памяти (все каналы/на одном канале), млн. точек
стандартно	10/40
c опц. RTE-B101	20/80
c опц. RTE-B102	50/200
Режимы сбора данных	Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный)
Арифметические операции	Выключены, огибающая, усреднение
Система синхронизации
Режимы синхронизации	по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео
Режимы синхронизации	опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC
Чувствительность (задание гистерезиса системы запуска)	Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность
Операции с осциллограммами
Алгебраические категории	математические, логические операции, сравнение, частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне	+, -, *, 1/x, \|x\|, производная, log10, ln,log2, масштабирование,FIR, FFT
Функции анализа и измерений
Функции анализа с аппаратным ускорением	спектр, гистограмма, испытания на соответствие маске, курсор
Функции измерения с аппаратным ускорением	амплитудные измерения, временные измерения
Общие характеристики
Дисплей	Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768
Интерфейсы	USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально)
Габаритные размеры (Ш-В-Г), мм	427 × 249 × 204
Масса (номинально, без опций)	8,6 кг
