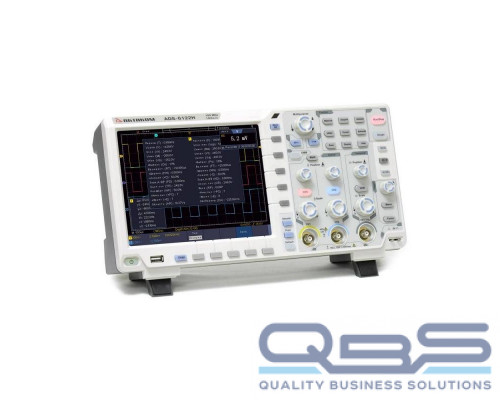

Name: Цифровой осциллограф Актаком ADS-6222H заказать по выгодной цене в QBS
Brand: АКТАКОМ
Price: 111294 RUB
Availability: InStock

Модель:

Производитель:

АКТАКОМ

Наличие:

4 шт.

111 294 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Да

Гарантия

1 год и 2 месяца

Все характеристики

Технические характеристики

	Актаком ADS-6222H
Полоса пропускания		200 МГц (8 бит) 150 МГц (12 бит) 25 МГц (14 бит)
Количество каналов		2 + внешний запуск
Скорость захвата осциллограмм		75000 осц/сек
Регистрация	Режим	Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)	1 канал включен: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) 2 канала включено: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2%
	Учет ослабления пробников	0.001X - 1000X, шаг 1-2-5
	Максимальное входное напряжение	1 MΩ: ≤300 Вскз 50 Ω: ≤5 Вскз
	Ограничение полосы пропускания	20 МГц, полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы	Интерполяция	sin (x)/x
	Глубина записи	40 М точек
	Коэффициент развертки	1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
	Погрешность измерения интервалов (DC~100 МГц)	однократный сигнал: ±(время выборки + 100 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
	Погрешность времени выборки и времени задержки	±1 ppm
Параметры вертикальной системы	Режим АЦП	8, 12 и 14 бит
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 500 мВ/дел) ±250 В (1 В/дел ~ 10 В/дел)
	Макс. полоса пропускания для аналогового периодического сигнала	200 МГц
	Низкочастотный предел	≥5 Гц (на входе, закрытый вход, -3dB)
	Время нарастания	≤2,5 нс (8 бит, нормированное); 1,75 нс (8 бит, типичное) ≤3,5 нс (12 бит, нормированное); 2,5 нс (12 бит, типичное) ≤35 нс (14 бит, нормированное); 17,5 нс (14 бит, типичное)
	Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)	±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 и 14 бит) не нормируется (в режиме 14 бит)
	Погрешность коэф. усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения	Курсорные	ΔV и ΔT между курсорами, авто
	Автоматические	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, >Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
	Математические операции	+, -, *, /, БПФ (6 окон)
	Сохранение во внутреннюю память	100 осциллограмм
	Фигуры Лиссажу (X-Y)	Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер	Диапазон	2 Гц - полный диапазон
	Разрядность	6 цифр
	Тип запуска	Фронт, однократный запуск
Декодирование сигналов последовательных шин		I²C, SPI, RS-232, CAN (опция)

Комплектация

Осциллограф цифровой
Осциллографические щупы с переключателем 1X/10X – 2 шт.
Сетевой кабель
USB кабель для подключения к ПК
Руководство по эксплуатации (краткая инструкция)
Комплект для подстройки пробников
Измерительные щупы для мультиметра - 2 шт (только для моделей с заказанной опцией ADS-6000DMM)
Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)
Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG2, ADS-6000FG52
Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов
