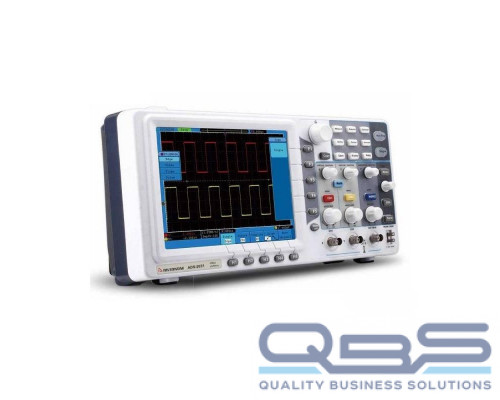

Цифровой осциллограф Актаком ADS-2061С

Технические характеристики

	ADS-2061M
Характеритстика			Значение
Полоса пропускания			60 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)		500 Mвыб/сек (250 Mвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 500 Mвыб/сек (один канал), 0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек на каждый каналl
	Коэффициент развертки		5 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±10 делений
	Полоса пропускания для аналогового периодического сигнала		60 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания (60 МГц)		≤5,8 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, /, FFT
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
		Сдвиг фаз	±3 градуса
	Частота (типичное)		1 кГц прямоугольного сигнала

	Система запуска
Характеристики		Значене
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
	чувствительность		0.3 деления
Запуск по длительности импульса	условие запруска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок		24 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
	диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок		24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

	Актаком ADS-2061M
Основные технические характеристики
Дисплей
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов
Выход для компенсации пробника
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц
Интерфейс
Для связи с ПК	USB 2.0, LAN
Сохранение	USB (форматы файлов *.bmp и *.bin)
Выход	VGA
Модуль Годен/Негоден	Встроенный
Питание
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<18 Вт
Предохранитель	1 A, T тип, 250 В
Батарея питания (опция)	4000 мАч / 3.7 В
Массо-габаритные параметры
Габаритные размеры	340 мм × 155 мм × 70 мм (Д*В*Г)
Вес	Около 1.82 кг
Габаритные размеры в упаковочной таре	220х110х430 мм
Вес в упаковочной таре	2,58 кг

Комплектация

Осциллограф цифровой
Осциллографические щупы – 2 шт.
Сетевой кабель
USB кабель для подключения к ПК
Руководство по эксплуатации (краткая инструкция)
Программное обеспечение
Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
AULFConverter Конвертер файлов формата AKTAKOM USB Lab
