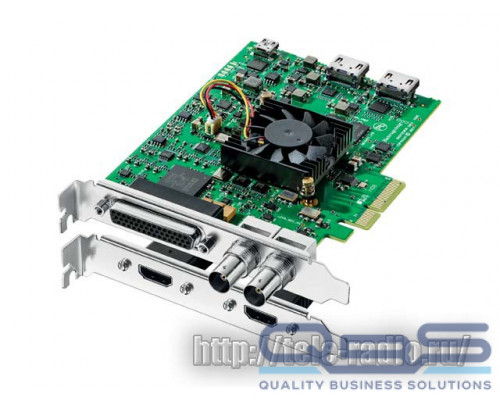

Blackmagic DeckLink Studio 4K

Плата ввода-вывода Blackmagic DeckLink Studio 4K

DeckLink захвата и воспроизведения карт ежедневно используются в производстве телевизионных рекламных роликов, музыкальных клипов, эпизодических телевизионных программ и голливудских художественных фильмов. Передовых технологий, встроенных в, Вы получите высокое качество видео и максимальную надежность. Никакие другие карты захвата поддерживают больше приложений, больше платформ, чем DeckLink, поэтому вы всегда можете работать с вашим любимым программным обеспечением. Каждый PCIe DeckLink карты могут быть установлены в Mac, Windows и Linux на рабочие станции и серверы резервного копирования, чтобы дать вам максимальную гибкость!

Работа с видео любого формата и разрешения, что вам нужно! Захват с камеры, на палубах и в прямом эфире непосредственно в редактирование, эффекты и дизайн приложений. DeckLink Studio 4K и DeckLink SDI имеется высокое разрешение 4K Ultra HD, в то время как 4K Extreme включает также 4:4:4 : качество изображения, 3D stereoscopic для продвинутых художественный фильм визуальных эффектов, монтажа и цветокоррекции. Есть DeckLink моделей для поддержки любого файла или с ленты на основе рабочих процессов, чтобы точно поставить идеальный мониторинга в редактирование и сортировка suites, используя профессиональный SDI мониторы, HDMI телевизора, и даже видео-проекторы.

Каждый DeckLink карты особенности высокое качество соединения, так что вы получите девственно-высокое качество аудио и видео и может подключаться к широкий спектр профессиональных SDI оборудования. DeckLink 4K Extreme Dual Link 3G/6G-SDI, HDMI, аналогового видео, а также 2 канала AES/EBU аудио и 2 каналов балансные аналоговые аудиовход и аудиовыход. DeckLink Studio 4K включает в себя 6G-SDI, HDMI 1.4b, аналоговый компонентный, S-Video, композитный видео, 2 канала AES/EBU аудио и 4 каналы, балансный аналоговый аудио-вход и выход. Вы также получаете вниз преобразуется SD выход. Decklink SDI 4K идеально подходит для высококачественного 10 битного SDI использовать только. Все модели включают в себя black burst/tri-sync reference и серийный палубе контроль. Все модели переключение между SD и HD, в то время как DeckLink 4K Extreme, DeckLink Studio 4K и DeckLink SDI 4K модели включают в себя 6G-SDI и HDMI 4K соединений для Ultra HD и 4K.

Если вы работаете с широким спектром аналоговых видео и аудио передачи, и нужно переключаться между SD, HD, 2K и Ultra HD, то DeckLink Studio 4K идеально подходит! DeckLink Studio 4K включает в себя огромное количество аналоговых и цифровых видео-связи, включая SD/HD/Ultra HD 6G-SDI, HDMI 1.4b, SD/HD component, composite, S-video, 4 ch balanced analog audio, 2 канала AES/EBU с возможностью переключения 6 ch out, black burst и tri-sync reference input, RS-422 палубе контроль соединений, ввод SD и оборудования down converter. Выполнения редактирования, рисования и оформления эфира с конечной на будущее дизайн!

Разъемы Blackmagic DeckLink Studio 4K

Видеовход SDI

Один 10-битный вход для SD, HD, 2K и UHD. Скорость передачи данных 6 Гбит/с для 4:2:2 и 3 Гбит/c для 4:4:4

Видеовыход SDI

Один 10-битный выход с поддержкой SD, HD, 2K и UHD. Скорость передачи данных 6 Гбит/с для 4:2:2 и 3 Гбит/c для 4:4:4

Ввод аналогового видео

Один компонентный вход YUV с тремя разъемами BNC, один композитный вход, один вход S-Video. Поддержка HD и SD на компонентном входе

Вывод аналогового видео

Один компонентный выход YUV с тремя разъемами BNC, один композитный выход, один выход S-Video, один выход SD-SDI. Поддержка HD и SD на компонентном выходе

Видеовход HDMI

Один вход HDMI типа A

Видеовыход HDMI

Один выход HDMI типа A

Ввод аналогового звука

Четыре канала сбалансированного аналогового звука через гнездовые разъемы 1/4 дюйма профессионального уровня

Вывод аналогового звука

Четыре канала сбалансированного аналогового звука через гнездовые разъемы 1/4 дюйма профессионального уровня. Возможность переключения каналов 3 и 4 на выходы AES/EBU

Аудиовход AES/EBU

Два канала несбалансированного звука с преобразованием частоты дискретизации

Аудиовыход AES/EBU

Два канала несбалансированного звука. Возможность переключения аналоговых выходов 3 и 4 на выходы AES/EBU для вывода звука на каналах 3 и 4, 5 и 6. Функция позволяет получить шесть аудиоканалов для вывода звука AES/EBU

Ввод звука через SDI

16 каналов, встроенных в сигналы HD/2K/UHD. Восемь каналов, встроенных в сигнал SD

Вывод звука через SDI

16 каналов, встроенных в сигналы HD/2K/UHD. Восемь каналов, встроенных в сигнал SD

Аудиовход HDMI

Восемь каналов, встроенных в сигналы SD, HD и UHD

Аудиовыход HDMI

Восемь каналов, встроенных в сигналы SD, HD и UHD

Синхровход

Blackburst в форматах SD, 720p50, 720p59.94, 1080i50 и 1080i59.94; Tri-Sync в любой разновидности форматов HD, 2K и UHD

Управление

Порты RS-422 для управления декой, совместимые с оборудованием Sony™. Последовательные порты TxRx с изменяемым направлением под программным управлением

Подключение к компьютеру

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16

Кодеки

Поддерживаются: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное 4:4:4

Программное управление

Программное обеспечение в комплекте

Media Express, Disk Speed Test, LiveKey, Blackmagic System Preferences и драйвер Blackmagic для Mac OS X. Media Express, Disk Speed Test, LiveKey, Blackmagic Control Panel и драйвер Blackmagic для Windows 7 и Windows 8. Media Express, Blackmagic Control Panel и драйвер Blackmagic для Linux

Обновление программного обеспечения

Через программный драйвер, запускаемый в начале работы или через функцию обновления

Физическая установка

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16 для Mac OS X, Windows и Linux. Полный перечень системных требований содержится в разделе «Поддержка».

Программные приложения

• Apple Final Cut Pro X
• Adobe® Premiere Pro® CC
• Avid Media Composer
• After Effects® CC
• Nuke - The Foundry
• DaVinci Resolve
• Avid Pro Tools
• Steinberg Cubase
• Autodesk Smoke
• Photoshop® CC
• Другие поддерживаемые приложения: Steinberg Nuendo, Avid Symphony, Avid News Cutter, Tools On Air just:in & live:cut & just:play & just:live, Softron OnTheAir, MovieRecorder and OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Procaster, Resolume Avenue 4, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidblaster Pro & Studio & Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster, Harris Infocaster.

Стандарты видео

Форматы SD

625/25 PAL, 525/29.97 NTSC

Форматы HD

720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60 и 1080p60

Форматы 2K

2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25

Форматы 4K

3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p23.98, 4096x2160p24, 4096x2160p25

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, ITU-R BT.656 и ITU-R BT.601

Поддержка метаданных SDI

Чтение данных VITC, позволяющих удалять преобразование 3:2. Для записи и вывода данных VANC используется до трех строк в файле. HD RP188. Поддержка скрытых субтитров

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц с разрешением 24 бит)

Цветовая субдискретизация

4:2:2 и 4:4:4 (для 4K — 4:2:2)

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Настройка интерфейса HDMI

Автоматическая настройка HDMI при подключении дисплея

Разрешение HDMI

Попиксельное для всех разрешений вплоть до 4K

Цветовое разрешение HDMI

10-битное RGB-видео в HD
10-битное YUV-видео в 4K

Поддерживаемая скорость передачи

Видеоинтерфейсы HDMI и SDI позволяют переключаться между SD, HD, 2K и UHD. Аналоговые разъемы для компонентного видео допускают переключение между SD и HD

Защита авторского права

Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.

Обработка сигналов

Преобразование цветового пространства

Аппаратное в режиме реального времени

Понижающая HD-конверсия

Понижающая конверсия на аппаратном уровне с выводом сигнала HD-SDI на выход SDI, сигнала SD на выход SD-SDI, а также на выходы S-Video- и композитного видео при воспроизведении материалов в формате HD. Вывод аналогового видео на компонентный выход в HD или SD. Возможность выбора между форматами letterbox, anamorphic 16:9 и center cut 4:3

Повышающая HD-конверсия

Повышающая конверсия на аппаратном уровне из SD в 720HD или 1080HD при воспроизведении. Возможность выбора между форматами 4:3 pillarbox, 14:9 pillarbox и 16:9 zoom. Вывод HD-материала через HD-SDI-, HDMI- и аналоговый компонентный интерфейсы

Перекрестная конверсия

Перекрестная конверсия на аппаратном уровне из 720HD в 1080HD и из 1080HD в 720HD при воспроизведении

Создание эффектов в реальном времени

Поддержка интегрированных эффектов Apple Final Cut Pro™. Возможность работы с Adobe® Premiere Pro CC® Mercury Playback Engine. Интегрированные эффекты Avid Media Composer™. DaVinci Resolve

Операционная система

• Mac OS X 10.8 Mountain Lion, Mac OS X 10.9 Mavericks или более поздние версии

• Windows 7 или Windows 8

• Linux

Сертификаты ЭМС

FCC, CE и C-Tick
