Atomos Connect

КОМПАКТНАЯ ПЛАТА ЗАХВАТА HDMI ПО USB ДЛЯ СТРИМИНГА В ИНТЕРНЕТ

КОНВЕРТИРУЙТЕ, ПОДКЛЮЧАЙТЕ, СТРИМЬТЕ

Atomos Connect 4K — компактная плата видеозахвата HDMI по USB, позволяющая вести трансляции на платформы YouTube, Twitch и другие через популярные стриминговые приложения OBS, Wirecast и другие. Connect преобразует видеосигнал HDMI с DSLR, рекордеров и другого профессионального оборудования в компьютерный формат и позволяет вести потоковую трансляцию с ПК или Mac. Плата захвата Atomos Connect 4K поддерживает входные HDMI-сигналы в формате до 4Kp30 и выводит интерфейсу USB 3.0 видео в разрешении до 1080p60 — отличное качество потоковой трансляции.

Plug and Play

НИКАКИХ ДОП. ДРАЙВЕРОВ И ИСТОЧНИКОВ ПИТАНИЯ

Благодаря компактном форм-фатору, Atomos Connect занимает не больше места, чем обычный флеш-накопитель. Не требуются никакие драйверы и источник питания — подключите Connect к рабочей станции или ноутбуку и начните стриминг.

Shogun 7 + Connect — готовый сетап для многокамерного стриминга!

Atomos Shogun7 позволяет отслеживать и записывать до четырех потоков 1080p60 одновременно и переключаться между ними в реальном времени простым прикосновением к экрану. Кроме того, Shogun7 может принимать асинхронные потоки (источники не нужно синхронизировать), что дает возможность пользователю задействовать более доступные камеры для многокамерного производства. Добавление к нему Connect позволяет выводить микшированный сигнал для стриминга. Это делает комбинацию Shogun 7 и Connect одним из самых простых и доступных вариантов для профессионального многокамерного live-стриминга.

УЗНАТЬ БОЛЬШЕ О SHOGUN 7

Трансформируйте вашу HDMI-камеру в профессиональную веб-камеру

Connect может превратить вашу HDMI-камеры в мощную профессиональную веб-камеру. Никаких драйверо не требуется — подключите HDMI в Connect и в эфир!

Прямая трансляция никогда не была проще!

Atomos Connect 4K поддерживает любые устройства с видеовыходом HDMI — камеры, рекордеры Atomos, игровые консоли и другие. Это универсальная и простая плата захвата поддерживается всеми популярными платформами для стриминга и подойдет блогерам, геймерам, учителям и учебным заведением.

СПЕЦИФИКАЦИЯ

Вход HDMI	до 4Kp30
Выходной формат по USB	до 1080з60 (YUV.JPEG)
Глубина цвета	8/10/12 bit
Поддерживаемое ПО	Популярные стриминговые приложения на Windows, Mac, Linux
Поддержка USB	Соответствует USB-видео и стандарту UVC Соответствует стандарту USB Audio UAC (формат L-PCM)
Питание	Не требует внешнего источника питания Макс. 0.4A / 5V DC
Рабочая температура	-10 до +55 °C
Габариты (ДхШхВ)	64×28×13 мм
Вес	21,4 г

СИСТЕМНЫЕ ТРЕБОВАНИЯ

ПК	i5-3400 (и эквивалент AMD) или выше
Ноутбук	i7-3537U 2.0GHZ (и эквивалент AMD) или выше
Графическа карта	ПК — NVIDIA GT630 (и эквивалент AMD) и выше
	Ноутбук — NVIDIA GT735M (и эквивалент AMD) и выше
Оперативная память	4GB RAM

Atomos CONNECT для Ninja V и Ninja V+

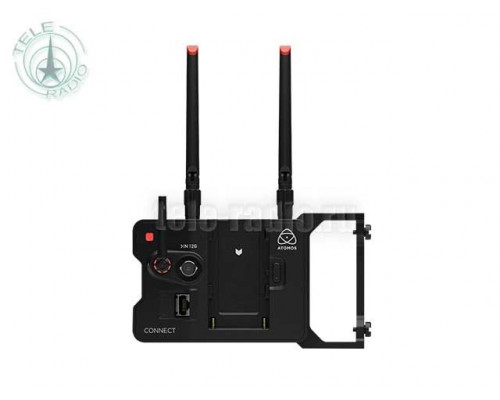

ATOMOS CONNECT

Стриминг на популярные CDN и «облачные» платформы по Wi-Fi или Ethernet

ATOMOS CONNECT — это модуль для рекордеров NINJA V/V+, который знаменует собой поворотный момент в представлении об устройствах для мониторинга и записи. ATOMOS CONNECT крепится к задней части NINJA V/V+ и оснащен входом 12G-SDI, технологией тайм-кода беспроводной синхронизации ATOMOS AirGlu, предлагает несколько вариантов питания для различных сценариев на съемочной площадке, а также возможности Wi-Fi 6, Gigabit Ethernet и Bluetooth LE для гибких сетевых подключений. При подключении к NINJA V/V+ модуль ATOMOS CONNECT превращает профессиональные кинокамеры, беззеркальные и DSLR-камеры в устройства, поддерживающие целый спектр передовых облачных рабочих процессов.

Прямая трансляция из любой локации

С дополнительным модулем ATOMOS CONNECT, рекордер NINJA V/V+ может вести прямую трансляцию на популярные CDN-платформы, включая Facebook Live, Twitch и YouTube. Благодаря Wi-Fi 6, Gigabit Ethernet и возможности подключения к мобильным точкам доступа, ATOMOS CONNECT помогает видеографам транслировать контент прмо из локации съемок.

Совместная работа над проектом для каждого

ATOMOS CONNECT полностью интегрирован c Camera to Cloud (C2C) платформой Adobe Frame. io — кадры, захваченные на рекордер с модулем CONNECT могут быть сразу отправлены на облачный репозиторий на платформе Frame. io для совместной работы над проектом. Благодаря поддержке HDMI- и SDI-камер, Atomos Connect предлагает расширенные рабочие онлайн-процессы и удаленное сотрудничество над проектом почти всем членам производственной команды.

Двойная запись

Платформа Frame. io C2C сближает области производства и публикации контента, предоставляя удаленным командам новые способы совместной работы. Функция двойной записи ATOMOS CONNECT для NINJA V/V+ создает файлы Apple ProRes, Avid DNxHR/HD (или ProRes RAW на NINJA V+) и «прокси» HEVC (H.265) с соответствующим тайм-кодом и метаданными. Прокси-файлы также можно загружать воблачный сервис во время записи с помощью технологии прогрессивной передачи ATOMOS. Таким образом, прокси-клип будет уже доступен в облачном репозитории, как только запись прекратится.

Широкая совместимость с камерами

Встроенные интерфейсы 12G-SDI и HDMI 2.0 позволяют ATOMOS CONNECT поддерживать широкий спектр профессиональных кинокамер, цифровых зеркальных и DSLR-камер. Устройство также оснащено технологией беспроводной синхронизации ATOMOS AirGlu, которая обеспечивает прямую связь между устройствами на большом расстоянии и обеспечивает надежную передачу тайм-кода.

Будьте в CONNECT’е с миром

ATOMOS CONNECT позволяет кинематографистам, стримерам и производителям видеоконтента легко делиться своей работой с аудиторией из любого места. ATOMOS CONNECT дает возможность работать с любой камерой HDMI или SDI. Независимо от выбранной камеры создатели контента могут легко создать многокамерный сет-ап, в котором все устройства будут синхронизированы по тайм-коду по Wi-Fi.

ATOMOS Cloud Studio

ATOMOS Cloud Studio — это набор сервисов для производства видео, разработанный в Atomos в сотрудничестве с MAVIS, который представляет собой инновацонный облачную платформу для создателей видео, стримеров и кинематографистов. Cloud Studio будет запущена в июне 2022 года для производства видео в реальном времени для совместного использования и совместной работы в режиме реального времени.

ATOMOS SHOGUN CONNECT

Первое устройство для HDR-мониторинга, RAW-записи и сетевого подключения

Встречайте ATOMOS SHOGUN с более ярким экраном и несколькими вариантами записи — это первый полностью all-in-one продукт в линейке Atomos. Устройство сочетает в себе HDR-мониторинг на 7″ экране яркостью 2000нит, запись в формате RAW на SSD-накопитель и «облачные» рабочие процессы. SHOGUN CONNECT предлагает интерфейс 12G SDI IN и OUT с активированной лицензией SDI RAW, HDMI 2.0 IN и OUT для записи RAW-сигнала с совместимых камер и обладает функцией передачи сигнала на несколько устройств. Кроме того, устройство оснащено технологией беспроводной синхронизации ATOMOS AirGlu по тайм-коду, предлагает несколько вариантов питания для различных сценариев на съемочной площадке, а также возможности Wi-Fi 6, Gigabit Ethernet и Bluetooth LE для гибких сетевых подключений. ATOMOS SHOGUN CONNECT превращает профессиональные кинокамеры, беззеркальные и DSLR-камеры в устройства, поддерживающие целый спектр передовых облачных рабочих процессов.

Прямая трансляция из любой локации

ATOMOS SHOGUN CONNECT может вести прямую трансляцию на ряд популярных CDN-платформ, включая Facebook Live, Twitch и YouTube. Благодаря Wi-Fi 6, Gigabit Ethernet и встроенной возможности подключения к сотовым точкам доступа ATOMOS CONNECT помогает кинематографистам, стримерам и производителям видеоконтента достигать своей аудитории из любой локации съемок.

Совместная работа над проектом для каждого

SHOGUN CONNECT полностью интегрирован c Camera to Cloud (C2C) платформой Adobe Frame. io — кадры, захваченные на рекордер могут быть сразу отправлены на облачный репозиторий на платформе Frame. io для совсместной работы над проектом. Благодаря поддержке HDMI- и SDI-камер, Atomos Connect предлагает расширенные рабочие онлайн-процессы и удаленное сотрудничество над проектом почти всем членам производственной команды. Frame. io является частью подписки Creative Cloud и еще больше кинематографистов получат доступ к облачным рабочим процессам.

Двойная запись

Платформа Frame. io C2C сближает области производства и публикации контента, предоставляя удаленным командам новые способы совместной работы. Функция двойной записи ATOMOS SHOGUN CONNECT позволяет создавать локальный мастер-файлы в Apple ProRes, Avid DNxHR/HD (или ProRes RAW на NINJA V+) и «прокси» в HEVC (H.265) с соответствующим тайм-кодом и метаданными. Прокси-файлы также можно загружать в «облако» во время захвата с помощью технологии прогрессивной передачи ATOMOS. Таким образом, прокси-клип будет уже доступен в облачном репозитории, как только запись прекратится.

Широкая совместимость с камерами

Встроенные интерфейсы 12G-SDI и HDMI 2.0 позволяют ATOMOS CONNECT поддерживать широкий спектр профессиональных кинокамер, цифровых зеркальных и DSLR-камер. Устройство также оснащено технологией беспроводной синхронизации ATOMOS AirGlu, которая обеспечивает прямую связь между устройствами на большом расстоянии и обеспечивает надежную передачу тайм-кода.

Будьте в CONNECT’е с миром

ATOMOS SHOGUN CONNECT позволяет кинематографистам, стримерам и производителям видеоконтента любого рода легко и беспрепятственно делиться своей работой с аудиторией из любого места. SHOGUN CONNECT дает возможность работать с любой камерой HDMI или SDI, используя различные соединения. Независимо от выбранной камеры создатели контента могут легко создать многокамерный сет-ап, в которой все устройства будут синхронизированы по тайм-коду по Wi-Fi сети.

ATOMOS Cloud Studio

ATOMOS Cloud Studio — это набор сервисов для производства видео, разработанный в Atomos в сотрудничестве с MAVIS, который представляет собой инновацонный облачную платформу для создателей видео, стримеров и кинематографистов. Cloud Studio будет запущена в июне 2022 года с двумя новыми облачными сервисами для производства видео в реальном времени для совместного использования и совместной работы в режиме реального времени.

Технические характеристики

Общие характеристики
Вес (без батарей и медианосителя)	730 г
Габариты	198×133×40 мм
Монтажные точки	Монтажные точки под винт 1/4-20 или 3/8: 1х сверху; 1х снизу: 1х справа

Конструкция корпуса и управление
Корпус	Алюминиевое шасси с вставками из ABS-поликарбоната
Охлаждение	Активный кулер
Tally-индикация	Да
Тачскрин	Да
Кнопки на корпусе	Кнопка питания
Управление камерой	По USB-кабелю для камеры Z-CAM

Питание
Совместимые батареи	NP-F/L серии
Входное напряжение (батареи)	От 6.2V до 16.8V
Dtap	Через опциональный кабель D-Tap to DC
DC In	1 x DC in (6.2 — 16.8V)
Контроль кулеров	Несколько режимов работы

Дисплей
Тачскрин	SuperAtom IPS
Диагональ	7,2″
Разрешение	1920×1200
Угол обзора	178 + H & V
PPI	325
Битность	10 бит (8+2 FRC)
Соотношение сторон	16:9 native
Яркость	2000 нит
Цветовая гамма	Rec709
Поддержка калибровки	Калибратор ATOMOS с Calibrite ColorChecker Display Pro или ColorChecker Display Plus

Цветовые профили
Gamma	Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 / Clog3, Arri Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic Vlog, JVC JLog1, Red LogFilm / Log3G10 / Log3G12, FujiFilm Flog, PQ (HDR10), HLG, Nikon N-Log, Z CAM Z-Log2, Olympus OM-Log400 / Flat, Leica L-Log
Gamut	BT2020, DCI P3, PDCI P3 65, Sony SGamut / SGamut3 / SGamut3. cine / Canon Cinema / DCI P3 / DCI P3+ / BT2020, Panasonic V Gamut, Arri Alexa Wide Gamut Rec709, JVC LS300, Red DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut
Отображение 3D LUT	Формата .Cube
Вывод 3D LUT	Через сквозной выход
3DLUT 50/50	Да
Режимы мониторинга	Нативный / 709 / HLG / PQ / 3D LUT
Преобразование HDR для вывода	HLG / PQ

Управление цветом
Калибровка	ATOMOS Calibrator с Calibrite ColorChecker Display Pro или ColorChecker Display Plus
Управление с дисплея	Backlight, Lift, Gamma, Gain
AtomHDR	Встроенный технический лог для HDR EOTF
3D LUT	Отображение, мониторинг и вывод, запись, загрузка с SSD

Видеовход
HDMI	1 x HDMI (2.0)
SDI	1x 12G-SDI
Поддерживаемая глубина цвета	8 / 10 бит
Сигнал	Некомрессированный настоящий 10-бит или 8-бит 422 (в зависимости от камеры)
Субдескритезация	YCbCr 420 & 422
HDR	Да, с автоопределением на HDMI-входе

Метаданные
HDMI	RAW — баланс белого, индекс экспозиция, затвор, диафрагма, ISO, gamma, gamut
SDI	Наименование файлов с камер Arri и RED. RAW — баланс белого, индекс экспозиция, затвор, диафрагма, ISO, gamma, gamut

Наименование файлов
Стандарт	Scene/Shot/Take & продолжительность
Через SDI	Red, Arri

Видеовыход
HDMI	1 x HDMI 2.0
SDI сквозной	1x 12G-SDI
SDI Play out	1x 12G-SDI
HDR	Да, с автоопределением

Сеть
Ethernet	1GbE RJ45
Wi-Fi	Wi-Fi 6
Беспроводная RF	AirGlu SYNC Time code Network
Atomos Cloud	Захват материала в облако, Лайв-стрим
Мобильная сеть	Подключение по Wi-Fi

Веб-стриминг
RTMP / S	Да. Точка назначения конфигурируется через сервис Atomos Cloud

Преобразование сигнала
HDMI to SDI	Да
SDI to HDMI	Да

Звук IN/OUT
Качество звука	24-Bit / 48kHz
Аудиокодек	PCM
HDMI	8-канальный 24Bit, в зависимости от входа
SDI	12-канальный 24Bit, в зависимости от входа
Аналоговый IN	3.5мм Jack — 5Вт питания
Аналоговый OUT	3.5мм Jack
Выход на наушники	3.5мм Jack
Задержка звука на входе	Задержка звука в 1 кадр на аналоговом входе

Тайм-код / Синхронизация
Встроенный	HDMI и SDI
Время дня	Да
Беспроводная синхронизация	AirGlu SYNC Time code Network
Радиочастотный диапазон	300 метров
Радиочастота	В зависимости от региона
Кол-во каналов	12 радиочастотных каналов
Кол-во радио-клиентов	В зависимости от региона
Диапазон работы Bluetooth	10-15 метров
Кол-во Bluetooth-клиентов	6

Разрешение и частота кадров (Запись, Мониторинг и Воспроизведение)
4k DCI	До 4Kp60
4k UHD	До 4Kp60
2K DCI 2046×1080	До 2Kp60
FHD 1920×1080 Progressive	До 1080p120
FHD 1920×1080 PsF	Только через Pull down to P
FHD 1920×1080 Interlaced	1080i50 / 1080i60
1280×720p	60p
8K RAW	До 8Kp30 через HDMI
6K RAW	До 6Kp60 через HDMI и 6Kp30 через SDI
4K RAW	До 4Kp120 через HDMI/SDI
3.5K Anamorphic RAW	До 3.5Kp60 через HDMI
2K RAW	До 2Kp240 через SDI

Запись в кодек
Apple ProRes RAW	До 12bit 8Kp30 / 4Kp120
Apple ProRes	HQ / 422 / LT до 4Kp60
Avid DNxHD	До 1080p60
Avid DNxHR	До 4Kp60
H.265	До 4Kp60 (MOV container)
Camera to Cloud	Поддержка Adobe Frame. io
Групповой выбор	Синхронизация формата записи на нескольких устройствах SHOGUN CONNECT

Плейбэк
Плейлист	Да. Выбранный, Предпочитаемый или смешанный
Apple ProRes RAW	Да, записанные клипы
Apple ProRes	HQ / 422 / LT с линейным PCM
Avid DNx	Да, с линейным PCM
H.265	Только записанные клипы

Мониторинг
SDR	Native, 709, LUT
HDR	HLG, PQ Rec2020
Деинтерлейсинг	Выбираемый режим
Freeze Frame Overlay	Опциональная активация

Поддерживаемые медианосители
Master Caddy I	Нет
SSDmini	Да
CFast II	только через AtomX CFast Adapter
Сеть	Запись в облако через Atomos Cloud Studio
Файловая система	exFAT
Интерфейс	SATA III
Master Caddy III	Да

Видеопроцессинг на борту
Down-масштабирование 4K в HD	Да, на сквозном выходе
DCI crop	Да, на сквозном выходе
8K RAW to 4K	Да, на сквозном выходе
I > P	2:2 и 3:2
PSF > P	2:2 и 3:2

Активированные лицензии
SDI Raw	Активирована из коробки
H.265	Активирована из коробки

Удаленное управление
HDMI	Auto HDMI-триггер, поддерживаемые протоколы — Canon, Sony, Atomos Open Standard
SDI	SDI-триггер
Serial 2.5mm Jack	Управление по LANC и калибровка через опциональный кабель USB to serial
Bluetooth LE	Через приложение AtomControl App для управления функциями мониторинга
Беспроводная RF	AirGlu удаленное начало/остановки записи

Поддерживаемые приложения
XML	Apple Final Cut Pro
Apple ProRes RAW	Apple Final Cut Pro, Adobe Premiere, Avid Media Composer, Grass Valley Edius, ASSIMILATE SCRATCH
Видеокодеки	Все NLE, которые поддерживают Apple ProRes, Avid DNx и H.265 в MOV.-контейнеры

Комплект поставки
Аксессуары в комплекте	Юнит Shogun Connect Master Caddy III с винтами адаптер питания Wi-Fi антенна RF-антенна 3.5мм audio jack to jack кабель
Опциональные аксессуары	AtomX Monitor Mount AtomX Magic arm 10″ / 13″ USB-C Dock PowerKit HDMI-кабели

Гарантия
Стандартная	1 год
Расширенная	3 года
