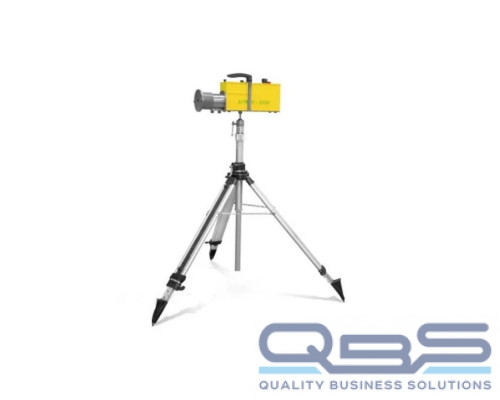

Портативный аппаратно-программный комплекс прямой цифровой радиографии «АРВИКОН» предназначен для проведения неразрушающего контроля коррозии технологических трубопроводов и конструкций, находящихся в режиме эксплуатации, в том числе в условиях наличия нефтепродукта внутри объекта контроля.

Основные преимущества

Мобильность — небольшой вес оборудования упрощает работу с труднодоступными объектами контроля;
Автономность — все электронные компоненты комплекса имеют автономное аккумуляторное питание, обеспечивающее до 8 часов бесперебойной работы;
Оперативность — быстрое получение рентгеновского снимка сразу после окончания экспозиции, оценка и расшифровка полученного изображения на месте проведения контроля;
Экономичность — отсутствие затрат на расходные материалы, существенная экономия ресурса рентгеновского аппарата и сокращение общих норм времени на проведение контроля позволяют значительно сократить общую стоимость работ.
Высокая чувствительность контроля — современные технологии изготовления плоскопанельных детекторов позволяют получать качественные изображения даже при большой радиационной толщине исследуемого изделия.

Технические характеристики

Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее	300
Гарантийный ресурс аппарата, импульсов, не менее	500 000
Частота следования импульсов, Гц, при питании от полностью заряженного аккумулятора	10–15
Параметры аккумуляторной батареи (морозоустойчивая LiFePO₄)	25,6 В; 3,4 А·ч
Время автономной работы, мин. (суммарно в режиме экспозиции)	90
Время заряда аккумуляторной батареи, ч, не более	2
Габаритные размеры моноблока, Д × Ш × В, мм	520 × 98 × 235
Масса моноблока, кг	8,0
Диапазон рабочих температур, °C	−15...+50

Технические характеристики кожух-диафрагмы свинцовой XRS АП-300М СД:

Материал	свинец, нержавеющая сталь
Свинцовый эквивалент кожуха, мм	6
Свинцовый эквивалент диафрагмы, мм	10
Размер окна, мм	20 × 16
Углы раскрытия пучка рентгеновского излучения, град.	36 × 26
Габаритные размеры (Д × Ш × В), мм, не более	192 × 102 × 129
Масса кожуха, кг	3,2
Масса диафрагмы, кг	0,7

Краткие технические характеристики детектора ЭКОСКАН:

Разрядность АЦП, бит	16
Диапазон энергий рентгеновского излучения, кВ	40–450
Время экспозиции, с	0,1–180
Интерфейс взаимодействия с источником излучения, синхронизация работы с импульсными рентгеновскими аппаратами	Автоматический запуск начала экспозиции при включении рентгеновского излучения или ручной запуск начала экспозиции с помощью планшета
Время передачи данных, с	1,5–3,0
Масса детектора, кг, в зависимости от модели	2,4–5,4
Температура эксплуатации, °C	−20...+50
Степень пыле- и влагозащиты детектора	IP67

Технические характеристики штатива Арион ШРТ-2/Арион-300М:

Материал приспособления	нержавеющая сталь
Высота штатива, мм	500
Диапазон диаметров объекта контроля, мм	57–1420
Габариты (Д × В × Ш), мм	409 × 590 × 112
Масса, кг, не более	5,0
Грузоподъемность, кг, не более	15

Технические характеристики штатива АРИОН ШРТ-3:

Материал штатива	алюминий
Материал держателя рентгенаппарата	нержавеющая сталь
Высота штатива, мм, мин./макс.	1050/3100
Угол вращения в горизонтальной плоскости, град.	360
Угол вращения в вертикальной плоскости, град.	360
Грузоподъемность, кг	15
Масса, кг, не более	9,5

Технические характеристики штатива АРИОН ШРТ-5:

Материал штатива	сталь, алюминий
Грузоподъемность штатива, кг	15
Высота вертикальной стойки штатива, мм	1625
Длина стрелы позиционирования рентгеновского аппарата, мм	830
Диапазон длины фиксирующих упоров, мм	985–1665
Масса комплекта, кг	14

Технические характеристики Паук-3М/140:

Материал приспособления	нержавеющая сталь
Диапазон регулирования расстояния от торца рентгенаппарата до объекта, мм	30–280
Диапазон диаметров объекта контроля, мм	от 325 до плоскости
Диапазон диаметров механизма захвата рентгенаппарата, мм	75–102
Габариты (Д × Ш × В), мм, мин.	320 × 190 × 186
Габариты (Д × Ш × В), мм, макс.	505 × 300 × 370
Масса, кг, не более	6

Технические характеристики Паук-3М/ЭКО:

Материал изделия	нержавеющая сталь, ПВХ
Форма объекта контроля	цилиндрическая или плоская
Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы), мм	от 250
Диапазон диаметров объекта контроля (при позиционировании внутри объекта контроля цилиндрической формы), мм	от 650
Габаритные размеры (с учетом ног), (Д × Ш × В), мм	575 × 516 × 109
Масса приспособления (без термомата), кг, не более	7,3
Масса полного комплекта, кг, не более	8,2

Технические характеристики АРИОН ЛЦП/АРИОН-300М:

Тип лазера	полупроводниковый лазерный диод
Количество лазерных диодов, шт.	2
Форма излучения	перекрестие
Классификация опасности	класс 2
Мощность лазера, мВт	5
Длина волны, нм	650
Элемент питания	2 × 1,5 В ААА
Материал корпуса указателя	алюминий
Габаритные размеры (Д × Ш × В), мм	137 × 115 × 32
Масса (с элементами питания), кг, не более	0,7

Технические характеристики СЗС-1:

Параметры сети переменного тока, В (Гц)	~220 ± 10% (50 ± 1)
Потребляемая мощность, Вт	6,0
Напряжение питания (от аккумуляторной батареи), В	12
Емкость аккумулятора, А·ч	4,2
Время зарядки аккумулятора, ч	12
Время непрерывной работы от аккумулятора, ч, не менее	48
Диапазон регистрируемых энергий, кэВ	35–600
Диапазон регулирования уровня громкости зуммера, дБ	(10–100) ±5
Габаритные размеры, мм	168 × 128 × 204
Масса (без зарядного устройства), кг, не более	3,0
Степень пыле- и влагозащиты	IP65
Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «2,5», мкЗв/ч	2,5 ± 30%
Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «10», мкЗв/ч	10 ± 30%
Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «20», мкЗв/ч	20 ± 30%
Порог срабатывания по мощности дозы для импульсного рентгеновского и гамма излучения в режиме «Имп», мкЗв/ч	3 ± 30%

Комплектация

Рентгеновский аппарат Арион-300 Моноблок в составе: Моноблочный излучатель, 1 шт. Дистанционный пульт запуска, 1 шт. Зарядное устройство, 1 шт. Дополнительный АКБ 25,6 В; 3,4 А·ч, 1 шт. Транспортировочная сумка (кофр), 1 шт.	1 к-т
Плоскопанельный детектор Экоскан 30 в составе: Детектор Экоскан 25 × 32 см, 1 шт. Кожух защитный, 1 шт. Комплект магнитных держателей, 1 к-т Зарядное устройство, 1 шт. Кабели питания и передачи данных, 1 к-т AC/DC адаптер питания, 24В, 2,7 А, 1 шт. Съемная ручка, 1 шт. Источник питания, 1 к-т Кейс для транспортировки, 1 шт. Блок коммутации с рабочей станцией, 1 шт. Защищенный промышленный планшет или ноутбук, 1 шт. ПО Стражник, Windows 10, Microsoft Office, 1 к-т Рабочая станция Intel Core i7, DDR4 16 ГБ, NVIDIA GeForceGTX 1060–2048 МБ, монитор 27" (IPS 3840 × 2160), сетевое хранилище QNAP TS-473-4G (4 диска SEAGATE), 1 шт.	1 к-т
Штатив трубный цепной усиленный ШРТ-2	1 шт.
Штатив треножный Арион ШРТ-3	1 шт.
Штатив универсальный Арион ШРТ-5	1 шт.
Кожух-диафрагма свинцовая XRS АП-300М СД со сменными диафрагмами	1 к-т
Приспособление крепежное Паук-3М/ЭКО для детектора	1 шт.
Приспособление крепежное Паук-3М/140	1 шт.
Лазерный целеуказатель Арион ЛЦП/Арион-300М	1 шт.
Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1	1 шт.
Комплект эталонов чувствительности	1 к-т
Комплект маркировочных знаков (№ 2 — буквы; № 2 — буквы латиница; № 6 — цифры)	1 к-т
Паспорт и РЭ	1 к-т
