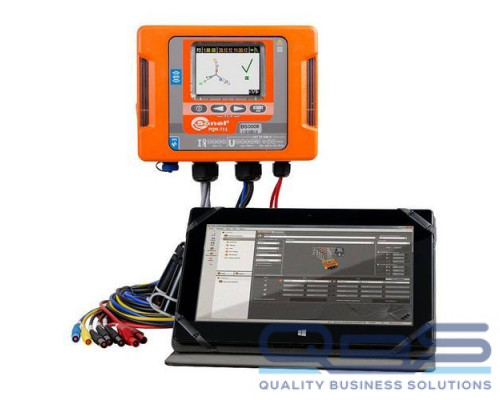

Name: Анализатор параметров качества электрической энергии PQM-711 купить по выгодной цене в QBS
Brand: Sonel
Price: 1368000 RUB
Availability: InStock

Анализатор параметров качества электрической энергии PQM-711 купить QBS.ru

Модель:

Производитель:

Sonel

Наличие:

4 шт.

1 368 000 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

PQM-711

Показывать гарантию

Нет

Все характеристики

PQM-711 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.

В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Отличительные особенности PQM-711:

Полное соответствие классу А;
Регистрации переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс);
GPS модуль для синхронизации времени;
GSM модуль для обмена данными (настройки, управление, считывание данных);
Степень защиты корпуса IP65;
Автоматическое формирование протоколов регистрации;
Измерение и регистрация:
- напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов);
- минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа);
- минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц;
- мощности: активная (P), реактивной (Q), мощности искажений (D), полной (S);
- энергии: активной (E_R), реактивной (E_Q), полной (E_S);
- коэффициента мощности cos?, tg?;
- коэффициента гармонических потерь (К-фактор);
- до 50-й гармоники напряжения и тока;
- до 50-й интергармоники напряжения и тока;
- суммарного коэффициента гармонических составляющих напряжения tdD U и tdD I;
- кратковременной и длительной дозы фликера P_st и P_lt;
- несимметрии по току и напряжению;
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
- осциллограмм тока и напряжения для каждого периода усреднения;
Программное обеспечение SONEL Analysis 2.0 - приложение, необходимое для настройки и анализа данных регистрации;
Версия специально адаптирована под работу на планшетном компьютере;
Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010);
Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
Установка параметров трансформаторов напряжения и/или тока;
Выбор периода усреднения;
Расписание запуска и остановки регистрации;
Установка типа токоизмерительных клещей;
Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
Режим измерения в реальном времени;
Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Технические характеристики

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока U_RMS (среднеквадратическое значение, f = 40..70 Гц)	10%×U_nom ≤ U_RMS ≤ 150%×U_nom для U_nom ≥ 64 В	0,01%×U_nom	± 0,001 U_nom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×U_nom ≤ U_RMS ≤ 200%×U_nom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения U_{H, h} (h = 1..50)	От 0 до 200% U_nom	0,01%×U_nom	±0,0005×U_nom (U_{H, h} изм <0,01×U_nom) ±0,05×U_{H, h} изм (U_{H, h} изм ≥0,01×U_nom
Среднеквадратическое значение интергармонических составляющих напряжения U_{C, i} (i = 1..50)	От 0 до 200% U_nom	0,01%×U_nom	±0,0005×U_nom (U_{C, i} изм <0,01×U_nom) ±0,05×U_{H, h} изм (U_{C, i} изм ≥0,01×U_nom
Суммарный коэффициент гармонических составляющих напряжения THD_U ( h = 2..50)	От 0 до 100,0% (для U_RMS > 1%×U_nom)	0,1%	±0,05×THD_Uизм
Суммарный коэффициент интергармонических составляющих напряжения TID_U ( i = 0...50)	От 0 до 100,0% (для U_RMS > 1%×U_nom)	0,1%	±0,05×TID_Uизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) I_RMS	Без использования клещей
	От 0 В до 1 В (3,6 В_P-P) K = 1000 А/1 В	0,01% Inom	± 0,001%×Inom
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 А_P-P)	0,01%×Inom	± 0,01×I_RMS изм ± 0,02×I_RMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 А_P-P)	0,01%×Inom	± (0,03 × I_RMS изм + 0,1 А) ± 0,03 × I_RMS изм ± 0,015 × I_RMS изм ± 0,0075 × I_RMS изм ± 0,005 × I_RMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 А_P-P)	0,01%×Inom	± (0,03×I_RMS изм + 1 mА) ± 0,025×I_RMS изм ± 0,01×I_RMS изм
	С измерительными клещами C-7
	От 0,01 А до 100 А (~) (360 А_P-P)	0,01%×Inom	± (0,005×I_RMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока I_{H, h} (h = 1..50)	В зависимости от типа используемых клещей (см. характеристики I_RMS)	0,01%×Inom	±0,0015×Inom (I_{H, h}<0,03×Inom) ±0,05×I_{H, h} ( I_{H, h}≥0,03×Inom)
Среднеквадратическое значение интергармонических составляющих силы тока I_{C, i} (i = 0...50)	В зависимости от типа используемых клещей (см. характеристики I_RMS)	0,01%×Inom	±0,0015×Inom (I_{C, i}<0,03×Inom) ±0,05×I_{C, i} ( I_{C, i}≥0,03×Inom)
Суммарный коэффициент гармонических составляющих силы тока THD_I(h = 2..50)	От 0 до 100,0% (для I_RMS > 1%×Inom)	0,1%	± 0,05×THD_Iизм
Суммарный коэффициент интергармонических составляющих силы тока TID_I(i = 0...50)	От 0 до 100,0% (для I_RMS > 1%×Inom)	0,1%	± 0,05×TID_Iизм
Активная мощность P и активная энергия E_P	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 1%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × P(E_p)изм
Реактивная мощность Q и реактивная энергия E_Q	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 2%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × Q(E_Q)изм
Полная мощность S и полная энергия E_S	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 2%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × S(E_S)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×U_nom ≤ U_RMS ≤ 120%×U_nom 10%×Inom ≤ I_RMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% U_nom ≤ U_RMS < 120% U_nom 5% Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×U_nom ≤ U_RMS ≤ 120%×U_nom 10%×Inom ≤ I_RMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φ_{U, I}	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера P_st	От 0,20 до 10,00 Для U_RMS ≥ 80%×U_nom	0,01	± 0,05×P_stизм
Длительная доза фликера P_lt	От 0,20 до 10,00 Для U_RMS ≥ 80%×U_nom	0,01	± 0,05 ×P_ltизм
Угол сдвига фаз напряжений φ_U	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U₂/U₁ и нулевой последовательности U₀/U₁	От 0,0% до 20,00% 80%×Uном ≤ U_RMS≤ 150%×Uном	0,1%	± 0,15 %
Угол сдвига фаз силы токов φ_I	От -180,0° до +180,0°	0,01°	± 1°
Управляющие сигналы сети	От 5 до 3000 Гц	0,01 Гц	± 0,15% U_h для 1...3% U_h, 5% U_n для 3...15% U_h
Переходные процессы (10 МГц)	±8000 В	5 В	±(5% + 25 В)

U_RMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
I_RMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
U_nom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В;
I_nom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
h – порядковый номер гармоники;
U_{H, h изм} – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
I_{H, h изм} - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
THD_{U изм} - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
THD_{I изм} - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
P(E_p)_изм - измеренное значение активной мощности (активной энергии);
Q(E_Q)_изм - измеренное значение реактивной мощности (реактивной энергии);
S(E_S)_изм - измеренное значение полной мощности (полной энергии);
P_{st изм} - измеренное значение кратковременной дозы фликера;
P_{lt изм} - измеренное значение длительной дозы фликера.
