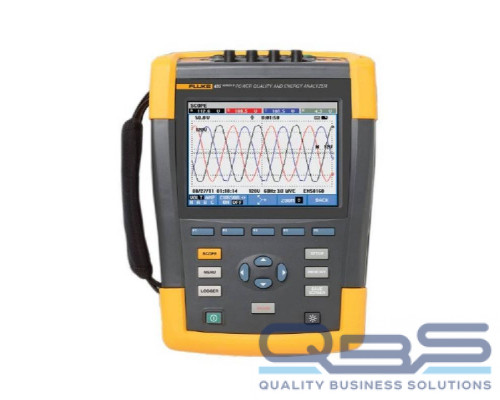

Анализатор энергии Fluke 435 II/BASIC купить QBS.ru

Модель:

Производитель:

Fluke

Наличие:

3 шт.

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Да

Гарантия

Все характеристики

Анализатор энергии Fluke 435 II/BASIC – мобильный высокопроизводительный прибор A-класса, который позволяет контролировать соответствие показателей качества электроэнергии установленным стандартам в системах питания промышленной частоты, выполнять исследования отдельных параметров и событий: фазных токов и напряжений, пусковых бросков, гармоник, дисбаланса и пр., а также рассчитывать потери мощности в денежном эквиваленте. От младших модификаций своей серии он отличается повышенной точностью и расширенной функциональностью. Версия "BASIC" поставляется без стандартного комплекта токоизмерительных датчиков – вы можете самостоятельно подобрать к прибору наиболее подходящие токовые щупы или клещи, исходя из параметров объектов контроля, с которыми предполагается работать.

Особенности

Расширенный перечень измерительных функций – в отличие от младших моделей семейства 43x-II, анализатор Fluke 435 II/BASIC может использоваться для контроля фликера, переходных процессов, отслеживания сигналов управления в линиях питающих сетей и исследования силовой волны с повышенным разрешением в режиме 8-канального осциллографа.
Патентованная система UPM на основе алгоритмов, соответствующих стандарту IEEE1459, обеспечивает получение достоверных результатов измерений с гарантированной точностью независимо от внешних условий, в том числе с искажениями и значительным дисбалансом в 3-фазных сетях, с расчетом в денежном выражении потерь из-за снижения качества электроэнергии.
Измерения на соответствие нормативам – в режиме контроля стандартных параметров в случае, если полученные показания превышают предельные значения согласно EN50160, цвет отображаемых гистограмм изменяется с зеленого на красный; в память Fluke 435 II/BASIC можно записывать пользовательские наборы, соответствующие актуальному стандарту.

Преимущества

Благодаря алгоритму Unified Power Measurement, обеспечивающему разделение процедур измерения мощностных характеристик на значимые компоненты, анализатор способен не только выявлять проблемы с качеством электроэнергии и рассчитывать потери, но и определять их источник. Поэтому анализатор качества электроэнергии широко используется инженерным персоналом, который занимается обслуживанием электросетей, для диагностических целей. За счет высокого разрешения прибор подходит для регистрации переходных процессов при испытаниях силового оборудования. Функция анализа трендов с режимами курсорных измерений и инструментов масштабирования позволяет выявлять неисправности в реальном времени.

Технические характеристики

	Fluke 435 II/BASIC
	Диапазон измерений		Разрешение	Точность
Среднеквадратичное напряжение (переменное+постоянное)	1–1000 В — между фазой и нейтралью		0,01 В	± 0,1% от номинального напряжения***
Пиковое напряжение	1–1400 В пикового напряжения		1 В	5% от номинального напряжения
Коэффициент амплитуды напряжения (CF)	1,0 > 2,8		0.01	± 5 %
В (среднекв. знач.) 1/2	1–1000 В — между фазой и нейтралью		0,1 В	± 0.2% от номинального напряжения
Vfund (основное напряжение)			0,1 В	± 0,1% от номинального напряжения
Амперы (погрешность за исключением погрешности клещей)
	Тип клещей	Диапазон измерений	Разрешение	Точность
Амперы (переменный+постоянный ток)	i430-Flex 1x	5–6 000 A	1:00 AM	± 0,5% ± 5 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 0,5% ± 5 ед.мл.разр.
А (пиковый ток)	i430-Flex	8400 A (пиковый ток)	1 А (среднекв. знач.)	± 5 %
А (пиковый ток)	1 мВ/А	5500 A (пиковый ток)	1 А (среднекв. знач.)	± 5 %
Коэффициент амплитуды тока (CF)		1–10	0.01	± 5 %
А (среднекв. знач.) 1/2	i430-Flex 1x	5–6 000 A	1 В	± 1% ± 10 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 1% ± 10 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 1% ± 10 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 1% ± 10 ед.мл.разр.
Afund (ток основной частоты)	i430-Flex 1x	5–6 000 A	1:00 AM	± 0,5% ± 5 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 0,5% ± 5 ед.мл.разр.
Гц
Гц	Fluke 435 @ при 50 Гц номинально	42,500–57,500 Гц	0,001 Гц	± 0.01 Гц
Гц	Fluke 435 при 60 Гц номинально	от 51,000 Гц до 69,000 Гц	0,001 В	± 0,01 Гц
Питание
Ватты (В-А, вар)	i430-Flex	макс. 6 000 МВт	0,1 Вт–1 МВт	± 1% ± 10 ед.мл.разр.
Ватты (В-А, вар)	1 мВ/А	макс. 2000 МВт	0,1 Вт–1 МВт	± 1% ± 10 ед.мл.разр.
Коэффициент мощности (Cos j/DPF)		0–1	0.001	± 0,1% при номинальных условиях нагрузки
Энергия
кВт-ч (кВА-ч, квар-ч)	i430-Flex 10x	Зависит от номинала клещей и напряжения		± 1% ± 10 ед.мл.разр.
Потери энергии	i430-Flex 10x	Зависит от номинала клещей и напряжения		± 1% ± 10 одиночных импульсов, за исключением точности сопротивления
Гармоники
Порядок гармоники (n)		Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n)		ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7
Вольты	%f	0,0–100 %	0.10%	± 0,1% ± n x 0,1 %
	%r	0,0–100 %	0.10%	± 0,1% ± n x 0,4 %
	Абсолютное значение	0,0–1000 В	0,1 В	± 5% *
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 2,5 %
Амперы	%f	0,0–100 %	0.10%	± 0,1% ± n x 0,1%
	%r	0,0–100 %	0.10%	± 0,1% ± n x 0,4 %
	Абсолютное значение	0,0–600 A	0,1 В	± 5% ± 5 ед.мл.разр.
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 2,5 %
Ватты	%f или %r	0,0–100 %	0.10%	± n x 2%
	Абсолютное значение	Зависит от номинала клещей и напряжения	—	± 5% ± n x 2 % ± 10 ед.мл.разр.
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 5 %
Сдвиг фаз		От -360° до +0°	1°	± n x 1°
Фликкер
Plt, Pst, Pst (1 мин.) Pinst		0,00–20,00	0.01	± 5 %
Дисбаланс
Вольты	%	0,0-20,0 %	0.10%	± 0,1 %
Амперы	%	0,0-20,0 %	0.10%	± 1 %
Управляющие сигналы сети
Пороговые уровни		Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала	—	—
Частота сигнала		от 60 Hz до 3000 Hz	0,1 В
Относительное напряжение (%)		0,0–100 %	0.10%	± 0,4 %
Абсолютное напряжение, усредненное за 3 с (В 3s)		от 0,0 В до 1000 В	0,1 В	± 5 % от номинального напряжения
Общие характеристики
Корпус	Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2
Дисплей	Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий.
Память	Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти)
Часы реального времени	Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий
Условия эксплуатации
Рабочая температура	0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи
Температура хранения	-20 °C ~ +60 °C
Влажность	+10 °C ~ +30 °C: относительная влажность 95 % без конденсации
	+30 °C ~ +40 °C: относительная влажность 75 % без конденсации
	+40 °C ~ +50 °C: относительная влажность 45 % без конденсации
Максимальная высота над уровнем моря	До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В.
	До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
	Максимальная высота хранения 12 км (40 000 фт)
Электромагнитная совместимость (EMC)	EN 61326 (2005-12) для излучения и невосприимчивости
Интерфейсы	мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента
Гарантия	Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование
