Allen&Heath ZED436

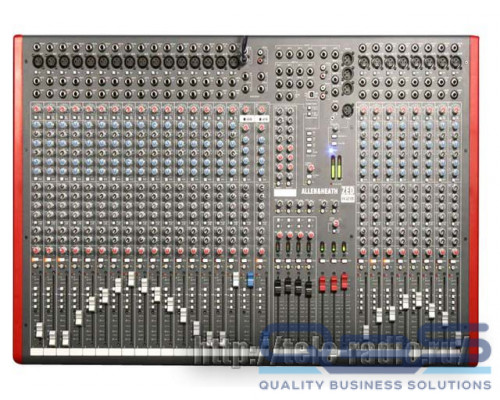

Концертный аналоговый микшерный пульт Allen&Heath ZED436

Новые микшеры серии ZED имеют несколько моноканалов, два двойных стереоканала, четыре подгруппы, двухканальную коммутационную матрицу, три основные шины, USB-интерфейс для обмена двухканальными аудиосигналами с компьютером (поддерживаются стандартные драйверы Windows и MacOS X, частоты дискретизации 32, 44,1 и 48 кГц, разрядность 16 бит).

Каждый канал имеет шесть посылов (два префейдерных, два постфейдерных, два переключаются), регулятор панорамы/баланса, кнопку заглушения со светодиодным индикатором, кнопку индивидуального прослушивания (PFL) со светодиодным индикатором, светодиодные индикаторы наличия сигнала и перегрузки, кнопки коммутации с основной стереошиной, основной моношиной и двумя парами подгрупп, фейдер уровня.

Каждый моноканал также имеет симметричный микрофонный вход (XLR) с кнопкой включения фантомного питания (48 В), симметричный/несимметричный линейный вход (джек), разрыв (джек), симметричный прямой выход (джек), регулятор чувствительности, кнопку включения обрезного фильтра низких частот (100 Гц, 12 дБ/окт), четырехполосный эквалайзер с полупараметрической регулировкой двух средних частот и кнопкой включения. Используются микрофонные/линейные предусилители Duo Pre, имеющие двухкаскадную конструкцию (первый каскад используется только для микрофонного входа).

Каждый стереоканал также имеет пару входов (джеки, левый — моно), регулятор уровня, четырехполосный эквалайзер с кнопкой включения, фейдер уровня. Кроме того, на каждом стереоканале есть дополнительная пара входов (RCA) с регулятором уровня и кнопкой коммутации.

Каждая подгруппа имеет выход (джек), разрыв (джек), кнопки коммутации с основной стереошиной и основной моношиной, регулятор панорамы, четырехсегментный светодиодный индикатор уровня, кнопку заглушения, кнопку индивидуального прослушивания (AFL) со светодиодным индикатором.

Каждый канал матрицы имеет выход (джек), регуляторы уровня подгрупп, регуляторы уровня основных шин, регулятор общего уровня, кнопку индивидуального прослушивания (AFL) со светодиодным индикатором.

Есть два входа и два выхода для фонограммы (RCA), шесть выходов посылов (джеки, каждый имеет регулятор общего уровня и кнопку индивидуального прослушивания AFL со светодиодным индикатором), три основных выхода (XLR, каждый имеет разрыв на джеке, четырехсегментный светодиодный индикатор уровня, кнопку заглушения, фейдер уровня), два выхода для наушников (джек и миниджек) с регулятором уровня и кнопкой выбора источника, вход для переговорного микрофона (XLR) с регулятором уровня и кнопками коммутации, два 12-сегментных индикатора уровня, кнопки коммутации USB-входа и выбора источника сигнала для USB-выхода.

Используются стомиллиметровые фейдеры. Питание от сети. Прилагаются USB-кабель и программа Cakewalk Sonar LE под Windows XP/Vista. Микшер ZED 436 имеет 32 моноканала, габариты 1135 x 560 x 129 мм, массу 22 кг.

Технические характеристики Allen&Heath ZED436

• 4 аудио группы
• 32 моно микрофонных/линейных входов
• Предусилители DuoPre™
• 2 двойных стерео канала c регулировкой чувствительности
• 4-полосный эквалайзер с полупараметрической серединой
• 6 посылов AUX
• Матрица 7x2
• Direct Output на каждом моно канале
• Выходы основного микса L, R и M
• 100 мм фейдеры
• Интерфейс USB
• 2 секции матрицы
• Возможность Talkback на AUX или LRM
• Гибкие настройки двойного входа
• ПО SONAR LE
