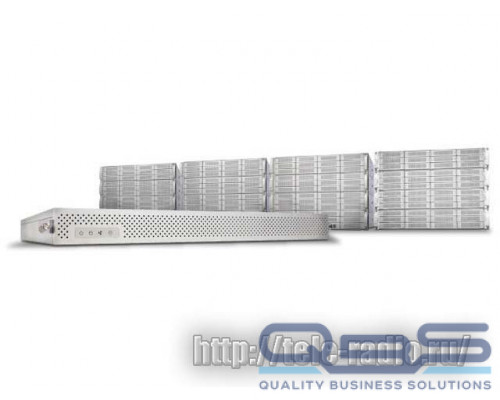

Accusys ExaSAN ePCIe Switch

Система хранения Accusys ExaSAN ePCIe Switch

Accusys SW16 - 16-портовый свитч

Свитч имеет 4 порта для подключения ExaSAN-систем хранения данных, таких как A12S2-PS. Для каждого клиента свитч Accusys SWF16 предоставляет полосу пропускания 20 Гбит/сек, и 20 Гбит/сек для каждой системы хранения, подключенной через QFSP-разъем. При построении SAN-системы с использованием 4-х RAID-систем A12S2-PS и 12-ти JBOD-систем можно достичь объема дискового пространства около 768 ТБ (при установке HDD-дисков объемом 4 ТБ).

Широкая совместимость

Accusys SW16 является не простым 12-портовым свитчом с пропускной способностью 20 Гбит/сек для каждого клиента. Его рэковый форм-фактор 1U позволяет легко интегрировать устройство с RAID-системами A12S2-PS и JBOD-хранилищами в стойках аппаратных комнат, а также мобильных рэковых комплектах для работы в студиях или на съемочных площадках. Благодаря поддержке широкого ряда программного SAN-обеспечения с развитым функционалом и собственной файловой системе SANit модель Accusys SW16 является серьезным конкурентом на рынке PCIe-свитчей.

Эффективное решение

Многие постпродакшн-студии предпочитают централизованное управление медиаактивами. Система общего доступа к данным играет важную роль в хранении и дистрибуции видео- и аудиофайлов клиентам. SAN является наиболее разумным способом организации общего доступа к данным для группы пользователей. Однако большинство SAN-решений сложны и имеют высокую стоимость. Пользователи тратят значительные средства на решения Fiber Channel или довольствуются ограниченной производительностью iSCSI. Кроме того, стоимость обслуживания этих SAN-решений будет заставлять нервничать. Файловая система SANit и SAN-свитч ExaSAN Accusys SWF16 – это очень простое и экономически выгодное решение для организации общего доступа к данным.

Миссия устройств Accusys SW16

В 2008-ом году компания Accusys начала свой путь к созданию самого быстрого и надежного дискового массива с хост-интерфейсом PCIe. В 2009-ом она разработала законченное решение на базе интерфейса PCIe1.1 (10 Гбит/сек), состоящее из свитча и 24-дисковой системы хранения данных с двухпортовым контроллером. В 2010-ом году вслед за выходом компактного свитча Accusys появилась популярная 8-дисковая настольная система Accusys. 2012 год ознаменовался еще более значительными инновациями этой компании, которая представила собственную программную разработку для управления SAN-сетями SANit и PCIe-свитч SW16, поддерживающий наиболее популярное на рынке программное SAN-обеспечение.

ExaSAN-решение для организации общего доступа к данным – PCIe 2.0 SAN-свитч SW16

Системы хранения данных, использующиеся в производстве кинофильмов, телевизионных передач, корпоративного видео и не ограничены в объеме дискового пространства. Но каждый этап видеопроизводства – съемка, захват, черновой монтаж, чистовой монтаж, создание аудиодорожки, работа над эффектами, цветокоррекция, финишинг и вывод – могут выполняться на разных платформах. Решение ExaSAN SW16 поддерживает большинство программных средств управления SAN-средами и кроссплатформенные рабочие процессы между операционными системами Mac, Windows и Linux.

Решение ExaSAN SANit с PCIe2.0 SAN-свитчем Accusys SWF16 поддерживает до 12-ти хост-подключений и до 4-х RAID-систем A12S2-PS (с пропускной способностью 20 Гбит/сек). Каждая система A12S2-PS может быть расширена при подключении максимум 3-х JBOB-систем A12S2-SJ с пропускной способностью 6 Гбит/сек и максимальным количеством дисков до 192-х штук. В такой конфигурации система позволяет добиться пропускной способности 80 Гбит/сек.

Помимо рабочих станций Mac свитч SW16 полностью совместим с платформами Windows и Linux. Благодаря поддержке таких SAN-сред, как MetaSAN, Fibrejet, Xsan и, конечно, SANit, пользователи могут использовать самые различные платформы для группового доступа к данным, хранящимся на ExaSAN-хранилище.

Преимущества

• Поддержка кроссплатформенных рабочих процессов
• Централизованное управление медиаактивами
• Уменьшенное время создания копий файлов
• Одновременный доступ к некомпрессированному видео в реальном времени
• Поддержка нескольких потоков HD, 2K и 4K DPX-видео
• Поддержка таких SAN-сред, как SANit, MetaSAN, Xsan и Fibrejet

Особенности

• Общая пропускная способность: 80 Гбит/сек
• Актуальная общая производительность: 5000 МБ/сек
• Пропускная способность каждого хост-подключения: 20 Гбит/сек
• Производительность каждого хост-подключения: 1200 МБ/сек
• Максимальный объем дискового пространства: 768 ТБ (4 ТБ HDD)
• Миграция томов и расширение дискового пространства без прерывания работы системы.

Технические характеристики Accusys SW16

Размеры и вес

• Длина: 410 мм. Глубина: 447/480,2 мм. Высота: 43,8 мм.
• Вес: 6,3 кг (13,89 фунтов)

Разъемы подключения хостов и систем хранения

• Поддержка до 12-ти хостов с QSFP-разъемами
• Поддержка до 4-х систем хранения данных с QSFP-разъемами
• LAN-порт 1 Gigabit Ethernet для дистанционного управления
• LAN-порт 1 Gigabit Ethernet для приватного подключения к SAN
• Порт подключения отладочной консоли (phone jack)

Процессор и кэш-память

• Процессор Intel Atom
• Память DDR2, 667 МГц, 1 ГБ

Управление

• Вэб-панель RAIDGuard X обеспечивает дистанционное управление и конфигурирование RAID-системы
• LED-индикаторы доступа, состояния вентилятора, сетевого подключения и питания на передней панели устройства
• Индивидуальные LED-индикаторы активности и состояния для каждого подключения
• Мониторинг состояния компонентов шасси и состояния подключений через вэб-панель
• Звуковой сигнал оповещения о неисправностях

Программное обеспечение и рабочие условия

Поддерживаемое программное SAN-обеспечение

• SANit, MetaSAN, Xsan, Fibrejet и т.д.

Поддерживаемые операционные системы

• Windows XP, 2003, Vista, 2008, 7 и выше (32- или 64-битные, драйверы Miniport и Storport, сертификация WHQL)
• Linux: Red Hat, SUSE, Fedora, CentOS, Debian и т.д.
• MAC: OS X (10.5, 10.6, 10.7, 10.8 и выше)

Питание и рабочие условия

• Блок питания: 100 Вт (100~240 В)
• Влажность: 5% – 85%, без конденсации
• Рабочая температура: от 0?C до +40?C
• Уровень производимого шума во время работы: 45 дБ

Сертификация: RoHS, UL, CE, FCC, C-Tick, BSMI
