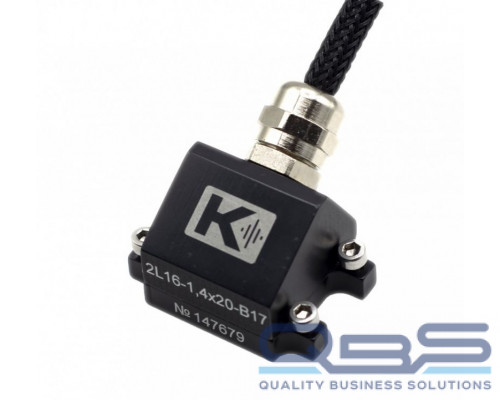

2L16-1.4х20-B17, фазированная решетка, 16 эл., 2 МГц

Ультразвуковая линейная фазированная антенная решетка с частотой 2МГц и размером 1,4х20мм для УЗ дефектоскопа УСД-60ФР.

Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений крупнозернистых материалов толщиной от 6 до 80 мм.
Согласующий слой оптимального расcчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z

Малогабаритный корпус размера B17.

Технические характеристики

Частота УЗК

2 МГц

Количество элементов

16

Расстояние между центрами соседних элементов (р)

1,4 мм

Расстояние между элементами (g)

0,2 мм

Длина элемента (W)

20 мм

Ширина элемента (e)

1,2 мм

Апертура (A)

22,2 мм

Тип кабельного разъема

LEMO FGG.2B.326.CLAD42Z

Тип кабеля

16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием

Наружная оболочка

наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм

Усилие на разрыв

12 кг

Температурное воздействие , выдерживаемое наружной оболочкой

от -50 до +125 С

Стойкость с УФ излучению

высокая

Химическая стойкость

растворители, нефть, масло, соленая вода

Длина кабеля

по заказу

Контактная поверхность

41х30 мм

Крепежные элементы к призме

4 х винт М3

Тип используемых призм

SB17

Габаритные размеры корпуса (ДХШхВ)

41х30х25 мм
